490 Графическое моделирование
6.1
Ре
ж
и
м
ра
бо
ты
"
Мо
делиров
ание
"
6.1 Режим работы
"Моделирование"
С помощью этой Softkey графическое моделирование
вызывается из следующих режимов работы:
 smart.Turn
 отработка программы
 задание параметров
 ручное управление (циклы)
При вызове моделирования из режима smart.Turn открывается
большое окно моделирования и загружается выбранная
программа. Если функция моделирования запускается из
режимов работы станка, то открывается малое окно
моделирования или последнее выбранное оператором окно.

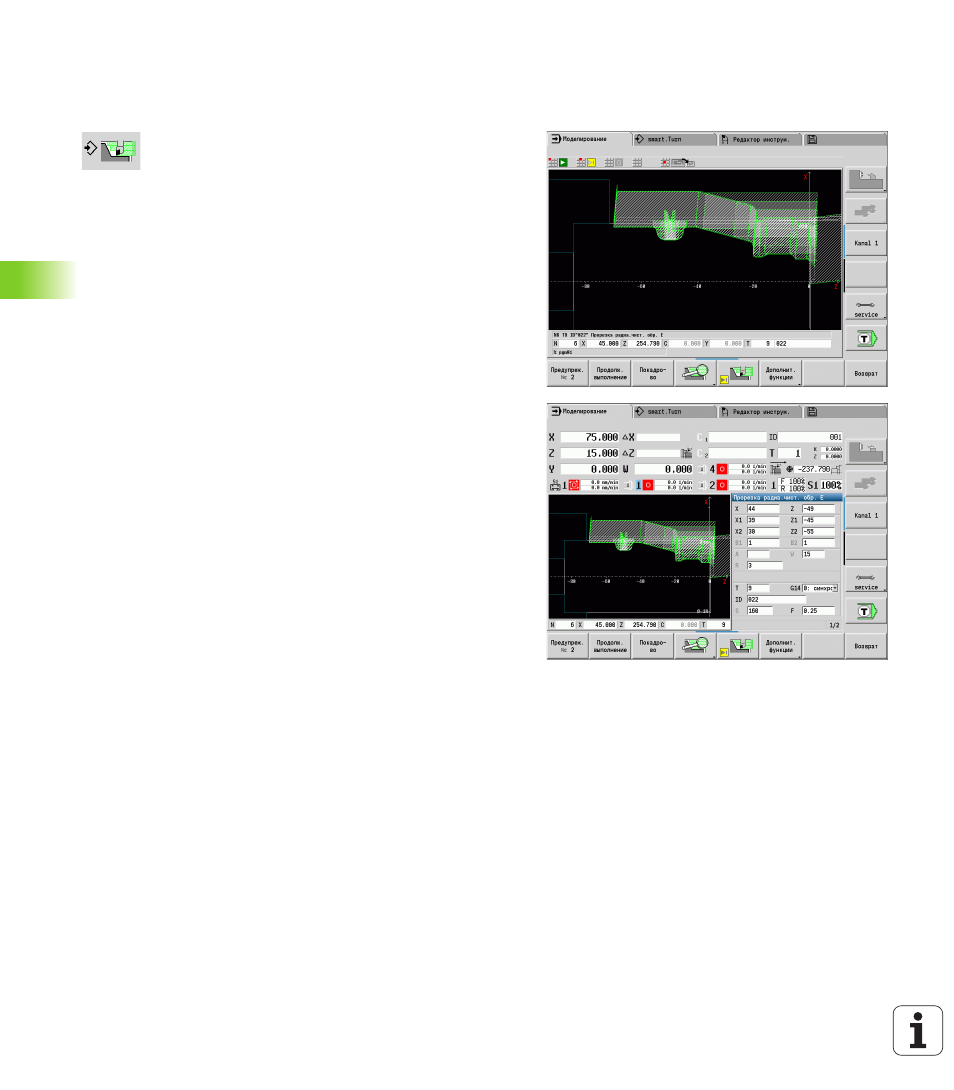

Большое окно моделирования
 Строка меню для управления моделированием с помощью
цифровой клавиатуры
 Окно моделирования: отображение заготовки и перемещений
инструмента. Функция моделирования поддерживает
одновременное отображение нескольких видов просмотра в
окне моделирования. В меню "Выбор окна" выберите
следующие виды просмотра:
 XZ-Вид (вид токарной обработки)
 XC-Вид (вид с торца)
 ZC-Вид (поверхность образующей)
 YZ-Вид (для операций обработки с помощью оси Y)
 Отображения:
 NC-исходный кадр
 Номер NC-кадра, значения позиции и информация о
инструменте
 Имя NC-программы
