HEIDENHAIN MANUALplus 620
247
4.5
Цик
л
ы
прорезки

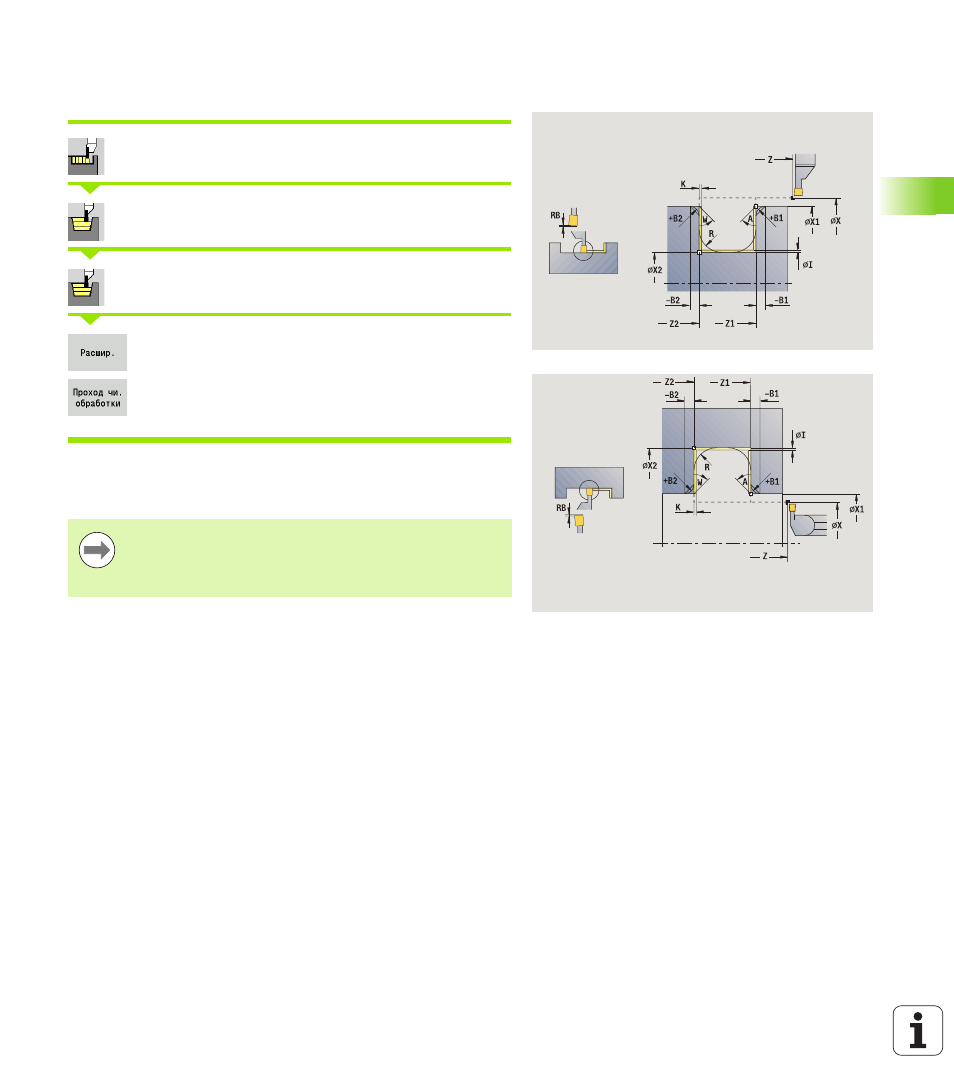

Токарная прорезка радиально, чистовая
обработка – Расширенный режим
Выберите Циклы прорезки
Выберите Прорезное точение
Выберите Прорезное точение радиальное
Активируйте клавишу Softkey Расширенный
Активируйте клавишу Softkey Проход чистовой
обработки
Цикл выполняет чистовую обработку заданного через начальную
точку контура и конечную точку контура отрезка контура (см.
также “Токарная прорезка” на странице 235).
Припуски заготовки I, K задают материал, который
обрабатывается снятием стружки в цикле чистовой
обработки. Поэтому задайте припуски при чистовой
токарной прорезке.
Параметры цикла
X, Z
Начальная точка
X1, Z1
Начальная точка контура
X2, Z2
Конечная точка контура
RB
Коррекция глубины точения
I, K
В чистовой шлифовке перед дальнейшей
обработкой учитывается припуск в X и Z
A
Начальный угол (диапазон: 0° <= A < 90°)
W
Конечный угол (диапазон: 0° <= W < 90°)
R
Скругление
G14
Точка смены инструмента (смотри страница 134)
T
Номер места револьверной головки
Ид. номер Идентификационный номер (ID) инструмента
S
Частота вращения/Скорость резания
F
Подача на оборот
B1, B2
Фаска/скругление (B1 начало контура; B2 конец
контура)
B>0: радиус скругления
B<0: ширина фаски
