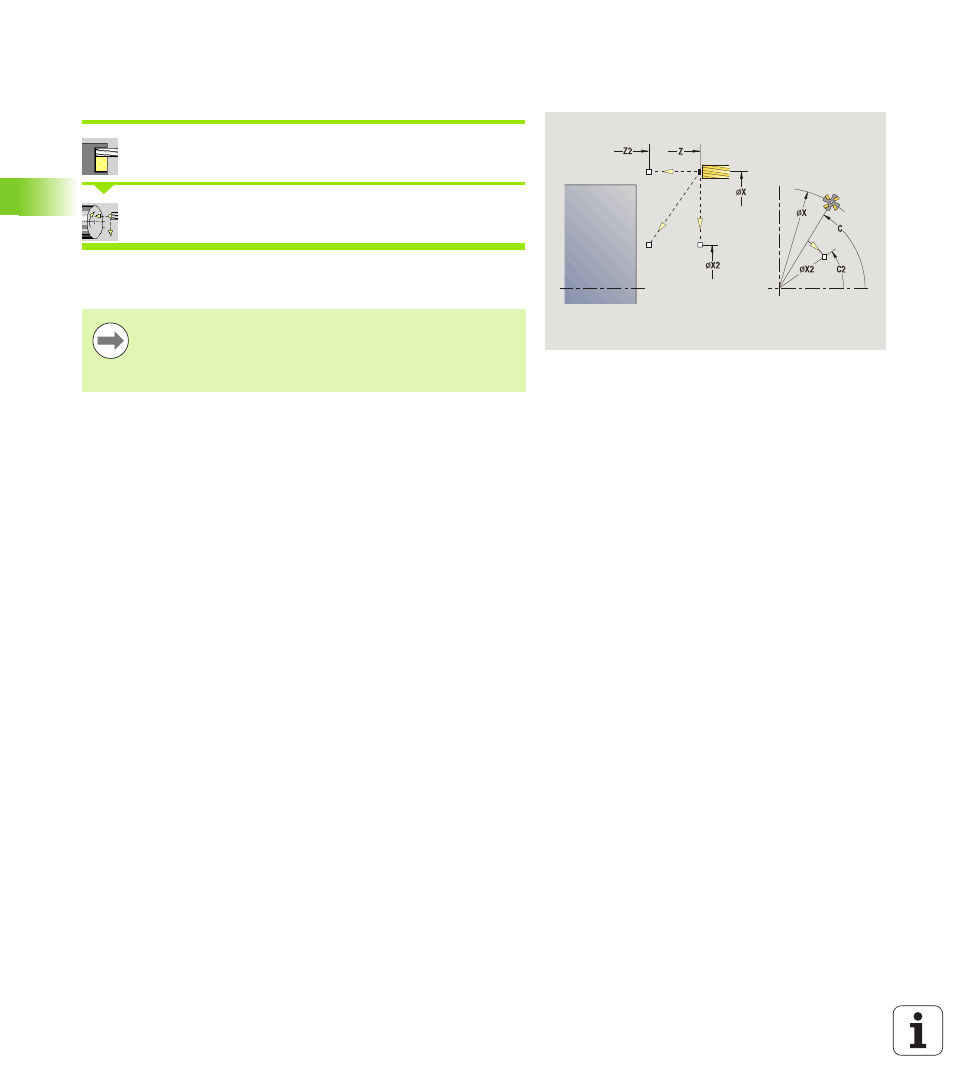

Позиционирование на ускоренном ходу,
фрезерование
Выберите Фрезерование
Выберите Позиционирование на ускоренном ходу
Цикл включает ось C, позиционирует шпиндель (ось C) и
инструмент.
Отработка цикла
1 включение оси C
2 замена текущего инструмента
3 позиционирование инструмента на ускоренном ходу
одновременно в целевую точку X2, Z2 и конечный угол C2
Позиционирование на ускоренном ходу возможно
только в режиме ручного управления.
Последующий ручной цикл фрезерования снова
отключает ось -С.
Параметры цикла
X2, Z2
Целевая точка
C2
Конечный угол (позиция оси C) – (по умолчанию:
текущий угол шпинделя)
MT
M после T: М-функция, которая выполняется после
вызова инструмента Т.
MFS
М в начале: М-функция, которая выполняется в начале
шага обработки.
MFE
М в конце: М-функция, которая выполняется в конце
шага обработки.
WP
Индикация того, каким шпинделем заготовки будет
отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней
поверхности
