428 ICP-программирование
5.10
Эл
ем
е
н
ты
ко
н
тур
а
, обра
зу
ющ
ая

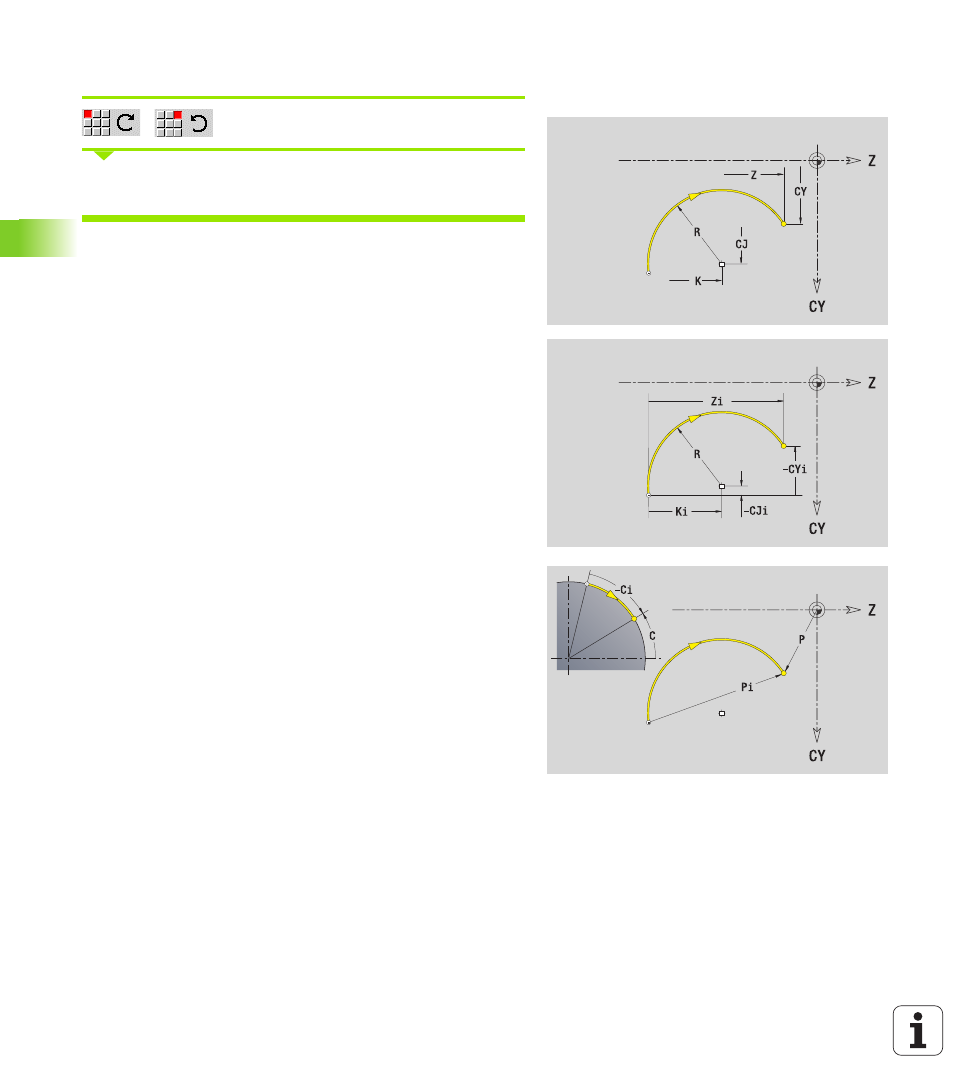

Дуга окружности, поверхность образующей
Выберите направление вращения дуги
Задайте размеры линии и переход к следующему элементу
контура.
ICP генерирует G112 или G113 в smart.Turn.
Параметр
Z
Целевая точка
Zi Целевая точка, инкрементальная
CY Целевая точка как размер отрезка (привязка: диаметр
XS)
CYi Целевая точка инкрементальная как размер отрезка
(привязка: диаметр XS)
P Целевая точка как полярный радиус
C Целевая точка, полярные координаты – угол
Pi Целевая точка, полярная, инкрементальная
(расстояние стартовая точка – целевая точка)
Ci Целевая точка, полярная, инкрементальная – угол
(относительно стартовой точки)
K Центр по Z
Ki Центр, инкрементальный по Z
CJ Центр как размер отрезка (привязка: диаметр XS)
CJi Центр в инкрементах как размер отрезка (привязка:
диаметр XS)
PM Центр дуги, полярные координаты
PMi Центр дуги, полярный, инкрементальный (расстояние
стартовая точка – центр)
WM Центр дуги, полярный – угол
WMi Центр дуги, полярный, инкрементальный – угол
(относительно стартовой точки)
R Радиус
ANs Угол касательной в стартовой точке
ANe Угол касательной в целевой точке
ANn Угол к следующему элементу
ANp Угол к предыдущему элементу
L Длина линии
F: см. Атрибуты обработки Страница 379
