434 ICP-программирование
5.12
Конт
ур
ы
т
о
рцов
ой
пов
ер
хно
сти
в
smart.T
u
rn
Атрибуты TURN PLUS
В пункте "Атрибуты TURN PLUS" вы можете задать настройки для
автоматической генерации программ (AAG).

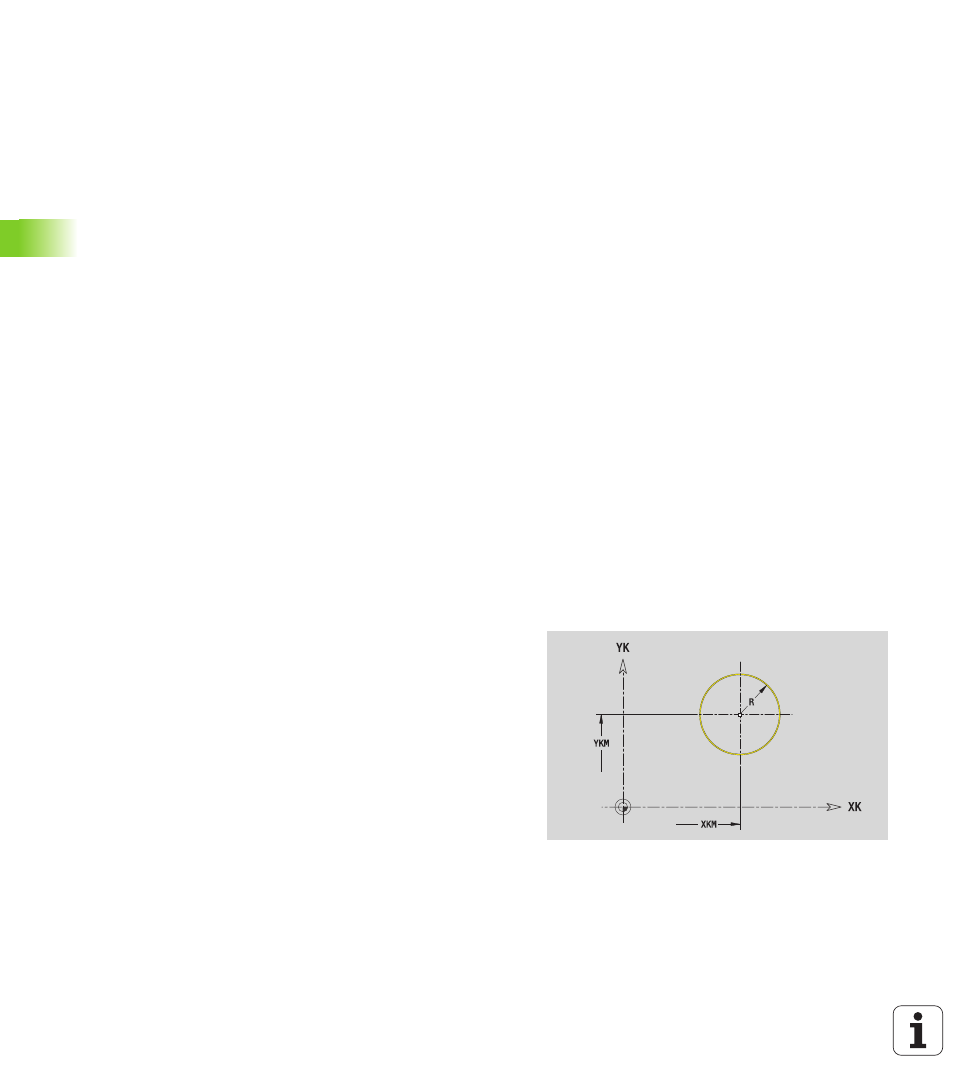

Круг, торцовая поверхность
Эталонный размер ZR можно определить с помощью функции
"Выбор опорной плоскости"(смотри страница 431).
ICP генерирует:
 Идентификатор раздела STIRN с параметром "Эталонный
размер". При вложенных контурах ICP генерирует только
идентификатор раздела.
 G308 с параметрами "Имя контура" и "Глубина фрезерования".
 G304 с параметрами фигуры.
 G309.
Параметры для определения стартовой точки
HC
Атрибут сверления/фрезерования:
 1: Фрезерование контура
 2: Фрезерование кармана
 3: Фрезерование плоскости
 4: зачистка
 5: Гравировка
 6: Фрезерование контура и зачистка
 7: Фрезерование кармана и зачистка
 14: Не обрабатывать
QF Место фрезерования:
 0: На контуре
 1: Внутри/слева
 2: Снаружи/справа
HF Направление:
 0: встречное движение
 1: попутное движение
DF Диаметр фрезы
WF Угол фаски
BR Ширина фаски
RB Плоскость возврата
Исходные данные, торцовая поверхность
Ид. номер Имя контура
PT
Глубина фрезерования
ZR Эталонный размер
Параметры фигуры
XKM, YKM Центр фигуры (декартовы координаты)
R
Радиус
