134
программирование циклов
4.1
Ра
б
о
та
с
цик
лами
Применяемые во многих циклах адреса
Безопасное расстояние G47
Безопасные расстояния применяются для траекторий подвода и
отвода. Если в цикле предусмотрено безопасное расстояние, то в
диалоговом окне вы найдте адрес "G47". Предлагаемое значение:
см. (безопасное расстояние G47) Страница 547
Безопасные расстояния SCI и SCK
Безопасные расстояния SCI и SCK предусмотрены для путей
подвода и отвода в циклах сверления и фрезерования.
SCI = безопасное расстояние в плоскости обработки
SCK = безопасное расстояние в направлении подачи
Предлагаемое значение: см. (безопасное расстояние G147)

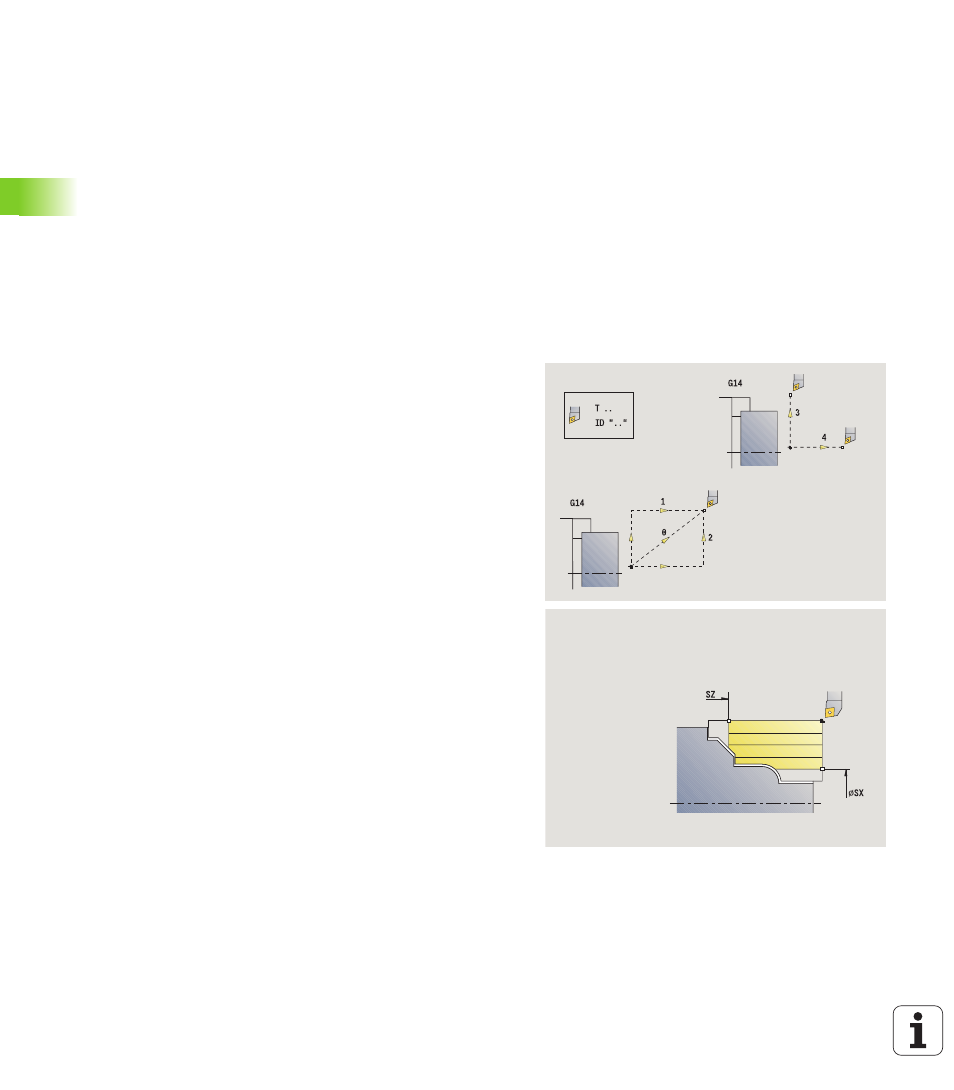

Точка смены инструмента G14
При помощи адреса "G14" в конце цикла можно программировать
позиционирование суппорта в сохраненную позицию смены
инструмента (см. “Задание точки смены инструмента” на
странице 97). На подвод к точке смены инструмента можно
повлиять следующим образом:
Нет оси (подвод к точке смены инструмента не выполняется)
0: одновременно (по умолчанию)
1: сначала X, потом Z
2: сначала Z, потом Х
3: только Х
4:только Z
Ограничения резания SX, SZ
При помощи адресов SX и SZ можно ограничивать
обрабатываемую область контура в направлениях X и Z.
Обрабатываемый контур обрезается на этих позициях в
зависимости от положения инструмента в начале цикла.
Дополнительная коррекция Dxx
Посредством адреса Dxx активируется дополнительная
коррекция для всего процесса цикла. xx обозначает номера
коррекции 1-16. Дополнительная коррекция отключается в конце
цикла.
