HEIDENHAIN MANUALplus 620 555
8.2
Параме
тры
Центрическое предварительное сверление
Центрическое предварительное сверление – выбор инструмента
Предварительное сверление производится максимум в 3 этапа:
 1. Этап предварительного сверления (предельный диаметр
UBD1)
 2. Этап предварительного сверления (предельный диаметр
UBD2)
 Этап финишного сверления
 Финишное сверление производится при: dimin <= UBD2
 Выбор инструмента: db = dimin

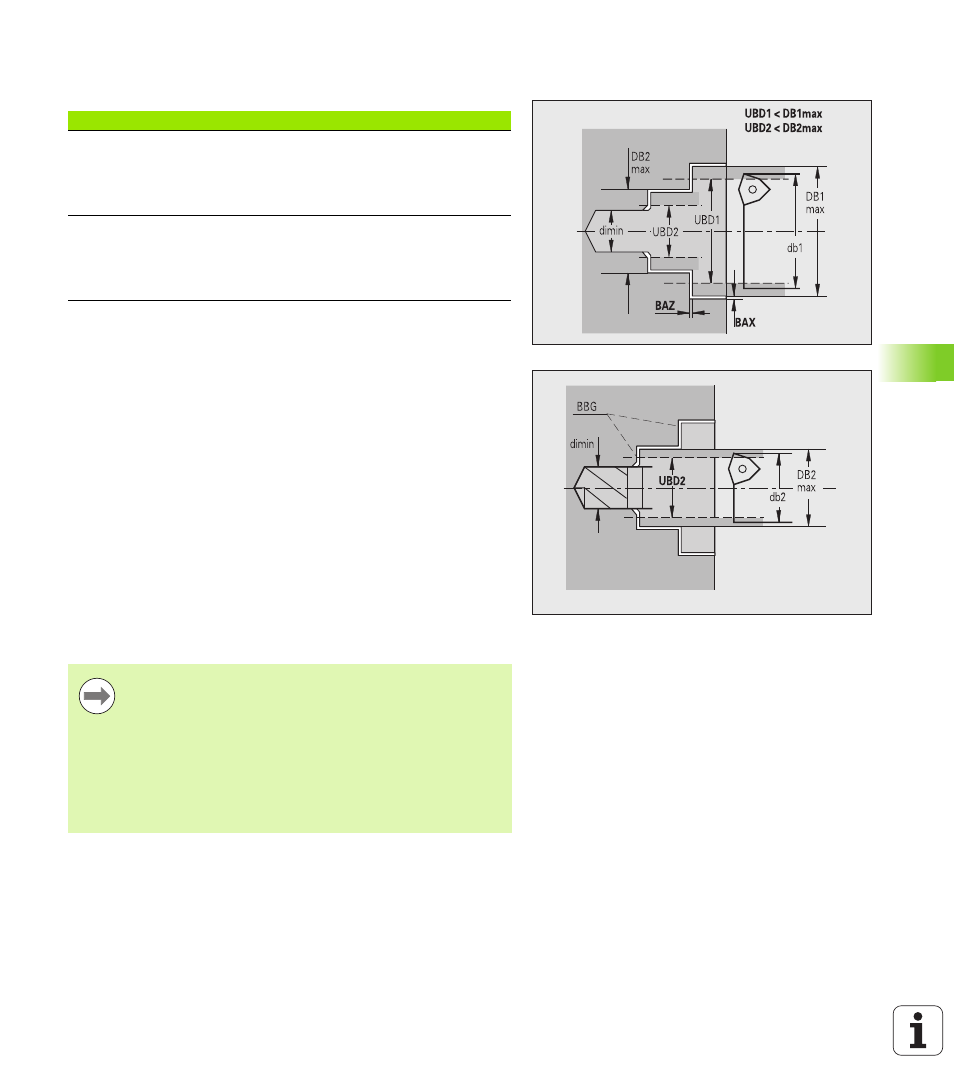

Обозначения на рисунках:
 db1, db2: диаметр сверла
 DB1max: максимальный внутренний диаметр 1-ый этап
сверления
 DB2max: максимальный внутренний диаметр 2-ой этап
сверления
 dimin: минимальный внутренний диаметр
 BBG (ограничительные элементы сверления): элементы
контура, которые режутся с помощью UBD1/UBD2
Выбор инструмента
1. Предельный диаметр отверстия [UBD1]
 1. Шаг предварительного сверления: если UBD1 <
DB1макс
 Выбор инструмента: UBD1 <= db1 <= DB1макс
2. Предельный диаметр отверстия [UBD2]
 2. Шаг предварительного сверления: если UBD2 <
DB2макс
 Выбор инструмента: UBD2 <= db2 <= DB2макс
 UBD1/UBD2 значения не имеют, если основная
обработка "центрическое предварительное
сверление" согласована с подчиненной обработкой
"финишное сверление" (см. руководство
пользователя "smart.Turn- и DIN PLUS-
программирование").
 Условие: UBD1 > UBD2
 UBD2 должно допускать последующую внутреннюю
обработку с помощью бор-штанги.
