HEIDENHAIN MANUALplus 620 223
4.5
Цик
л
ы
прорезки

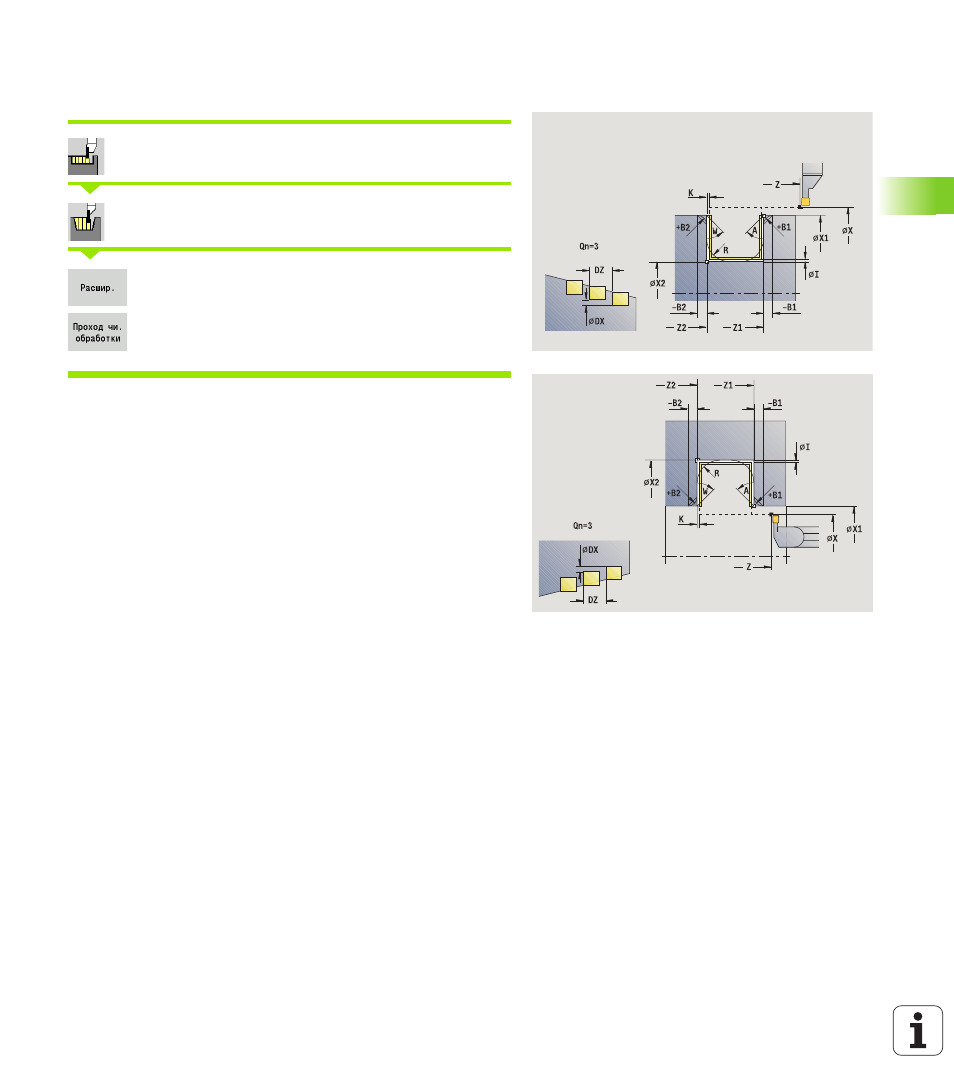

Врезание радиальное, чистовая обработка –
Расширенный режим
Выберите Циклы прорезки
Выберите Врезание радиальное
Активируйте клавишу Softkey Расширенный
Активируйте клавишу Softkey Проход чистовой
обработки
Цикл изготавливает заданные в количестве Qn прорези.
Параметры начальная точка контура и конечная точка контура
задают первую прорезь (позицию, глубину и ширину прорези).
Параметры цикла
X, Z
Начальная точка
X1, Z1 Начальная точка контура
X2, Z2 Конечная точка контура
B1, B2 Фаска/скругление (B1 начало контура; B2 конец
контура)
 B>0: радиус скругления
 B<0: ширина фаски
A Начальный угол (диапазон: 0° <= A < 90°)
W Конечный угол (диапазон: 0° <= W < 90°)
R Скругление
G14 Точка смены инструмента (смотри страница 134)
T Номер места револьверной головки
Ид. номер Идентификационный номер (ID) инструмента
S Частота вращения/Скорость резания
F Подача на оборот
Qn Количество циклов прорезки (по умолчанию: 1)
DX, DZ Расстояние до следующей прорези относительно
предыдущей прорези
G47 Безопасное расстояние (смотри страница 134)
MT M после T: М-функция, которая выполняется после
вызова инструмента Т.
