204 программирование циклов
4.4
Цик
л
ы
обрабо
тки
рез
ание
м Примеры циклов обработки резанием

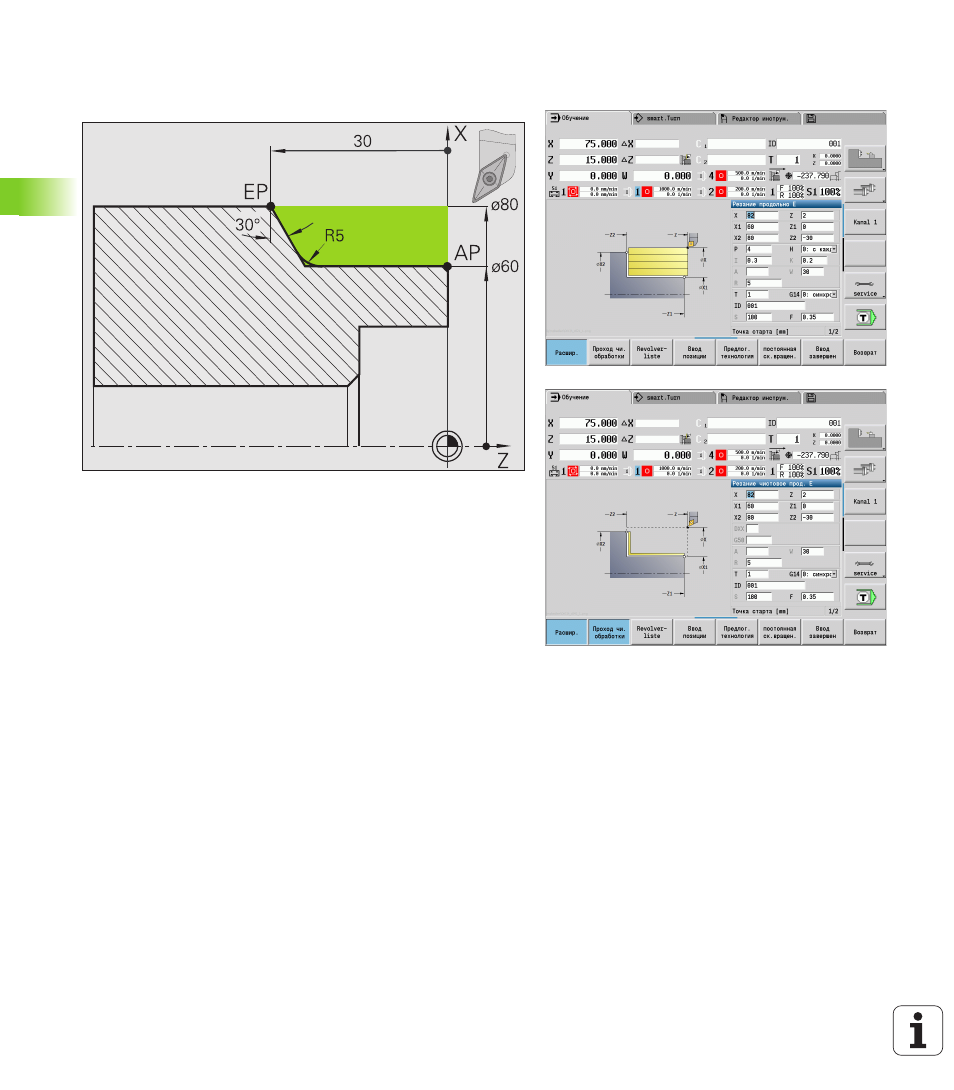

Черновая и чистовая обработка наружного контура
Выделенная область от AP (начальная точка контура) до EP
(конечная точка контура) обрабатывается начерно продольным
резанием в расширенном режиме с учетом припусков. В
следующем проходе производится чистовая обработка этого
отрезка контура продольным резанием в расширенном режиме.
"Расширенный режим" производит как скругление, так и наклон в
конце контура.
Параметры начальная точка контура X1, Z1 и конечная точка
контура X2, Z2 являются определяющими для направления
резания и подачи на врезание – здесь внешняя обработка и
подача на врезание "в направлении –X".
Данные инструмента
 Токарный инструмент (для наружной обработки)
 TO = 1 – Ориентация инструмента
 A = 93° – установочный угол
 B = 55° – угол при вершине
