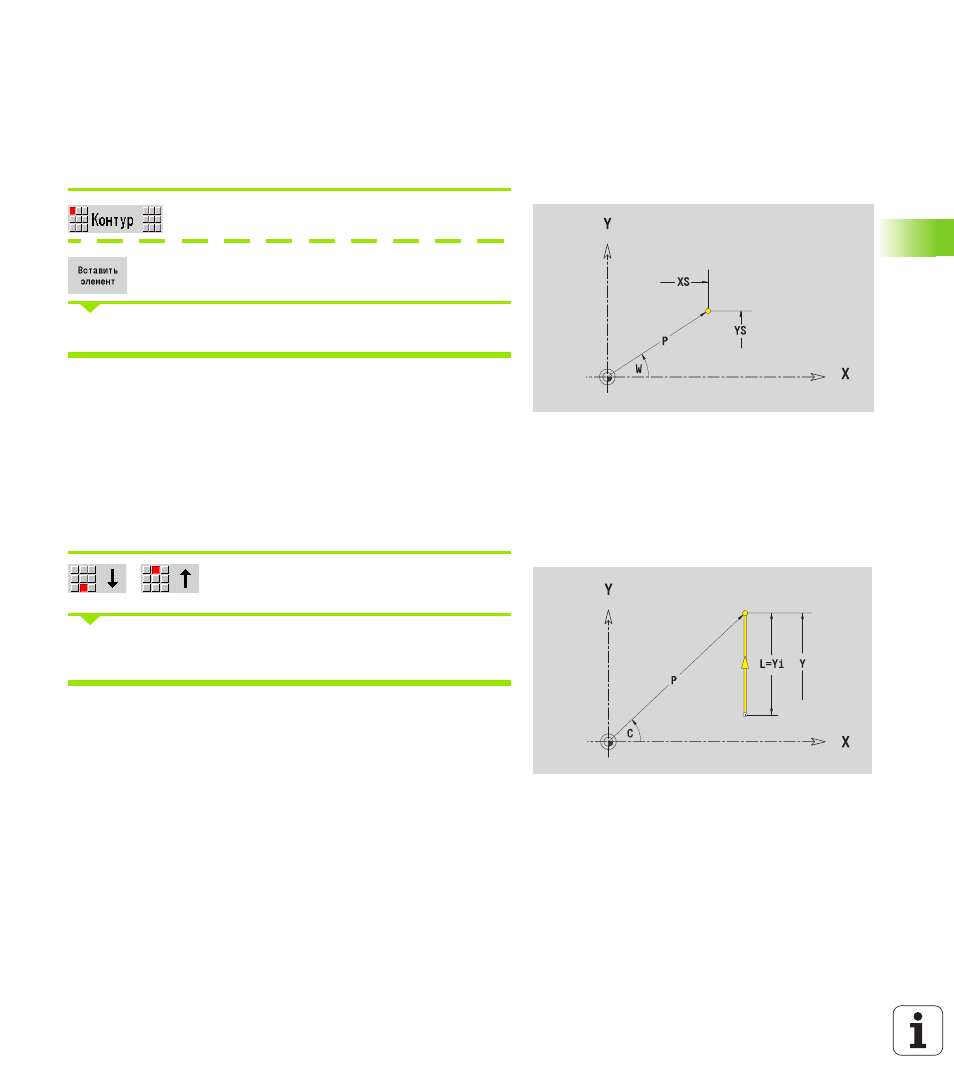

Стартовая точка XY-плоскости
В первом элементе контура точения введите координаты
стартовой точки и целевой точки. Ввод точки старта возможен
только в первом элементе контура. В последующих элементах
контура точка старта получается из предыдущего элемента
контура.
Нажмите кнопку меню Контур
Нажмите Softkey Добавить элемент
Определение стартовой точки
ICP генерирует G170 в smart.Turn.
Вертикальные линии XY-плоскости
Выберите направление линии
Задайте размеры линии и переход к следующему элементу
контура.
ICP генерирует G171 в smart.Turn.
Параметры для определения стартовой точки
XS, YS
Стартовая точка контура
W
Стартовая точка контура, полярная (угол)
P
Стартовая точка контура, полярная (радиус)
Параметр
Y
Целевая точка
Yi
Целевая точка, инкрементальная (расстояние
стартовая точка – целевая точка)
W
Целевая точка, полярная – угол
P
Целевая точка, полярные координаты
L
Длина линии
F: см. Атрибуты обработки Страница 379
