Круговой шаблон, торцовая поверхность
Эталонный размер ZR можно определить с помощью функции
"Выбор опорной плоскости"(смотри страница 431).
ICP генерирует:
 Идентификатор раздела STIRN с параметром "Эталонный
размер". При вложенных контурах ICP генерирует только
идентификатор раздела.
 G308 с параметрами "Имя контура" и "Глубина фрезерования"
или "Глубина сверления"(–1*BT).
 G402 с параметрами шаблона.
 G-функция и параметры фигуры/отверстия.
 G309.
Исходные данные, торцовая поверхность
Ид. номер Имя контура
PT
Глубина фрезерования
ZR Эталонный размер

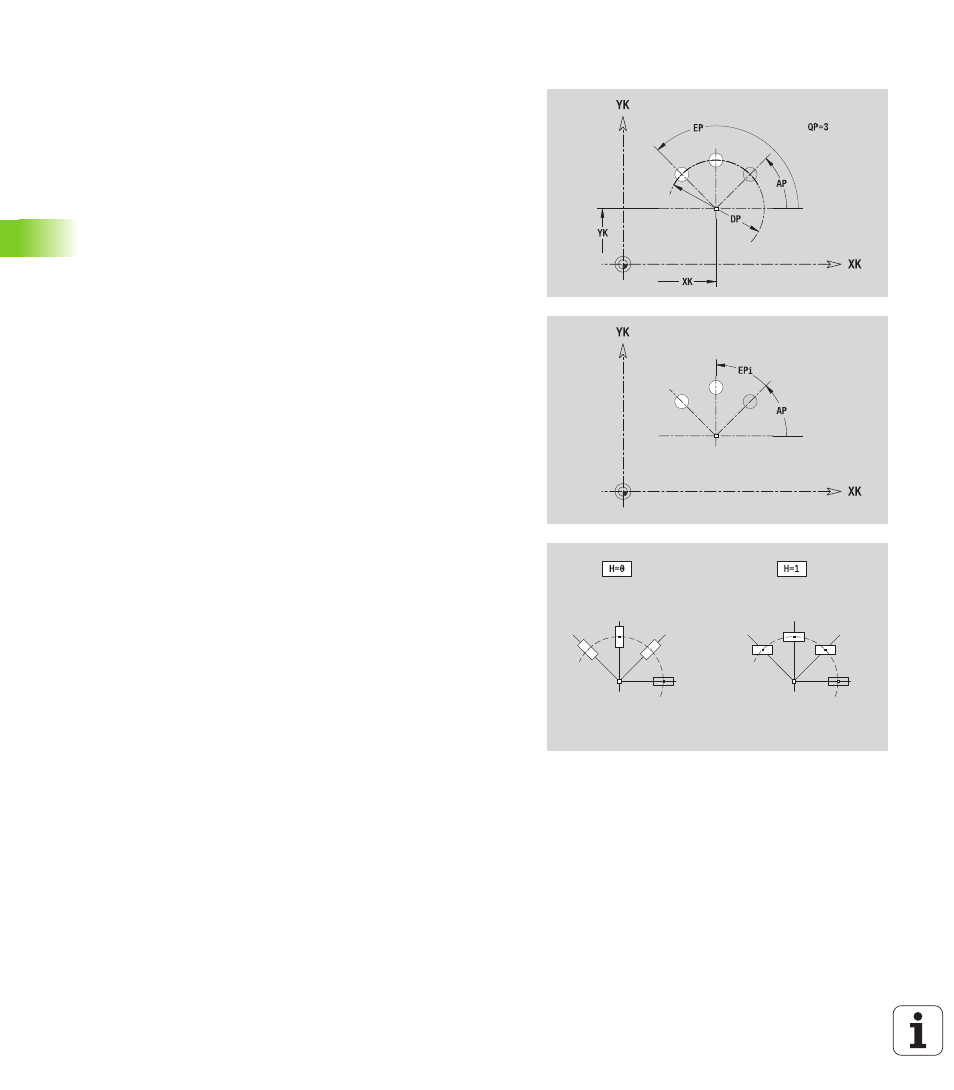

Параметры шаблона
XK, YK
Центр шаблона (декартовы координаты)
QP Количество точек шаблона
DR Направление вращения (по умолчанию: 0)
 DR=0, без EP: отверстия на всей окружности
 DR=0, с EP: деление на более длинной дуге
окружности
 DR=0, с EPi: знак перед EPi определяет
направление (EPi<0: по часовой стрелке)
 DR=1, с EP: по часовой стрелке
 DR=1, с EPi: по часовой стрелке (знак перед EPi не
имеет значения)
 DR=2, с EP: против часовой стрелки
 DR=2, с EPi: против часовой стрелке (знак перед
EPi не имеет значения)
DP Диаметр шаблона
AP Стартовый угол (по умолчанию: 0°)
EP Конечный угол (значение не введено:
распределение элементов шаблона по окружности
360°)
EPi Угол между двумя фигурами
H Положение элемента
 0: нормальное – фигуры поворачиваются
относительно центра окружности (вращение)
 1: оригинальное – положение фигур не меняется
относительно системы координат (параллельный
перенос)
Параметры выбранной фигуры/отверстия
