HEIDENHAIN MANUALplus 620
261
4.5
Цик
л
ы
прорезки

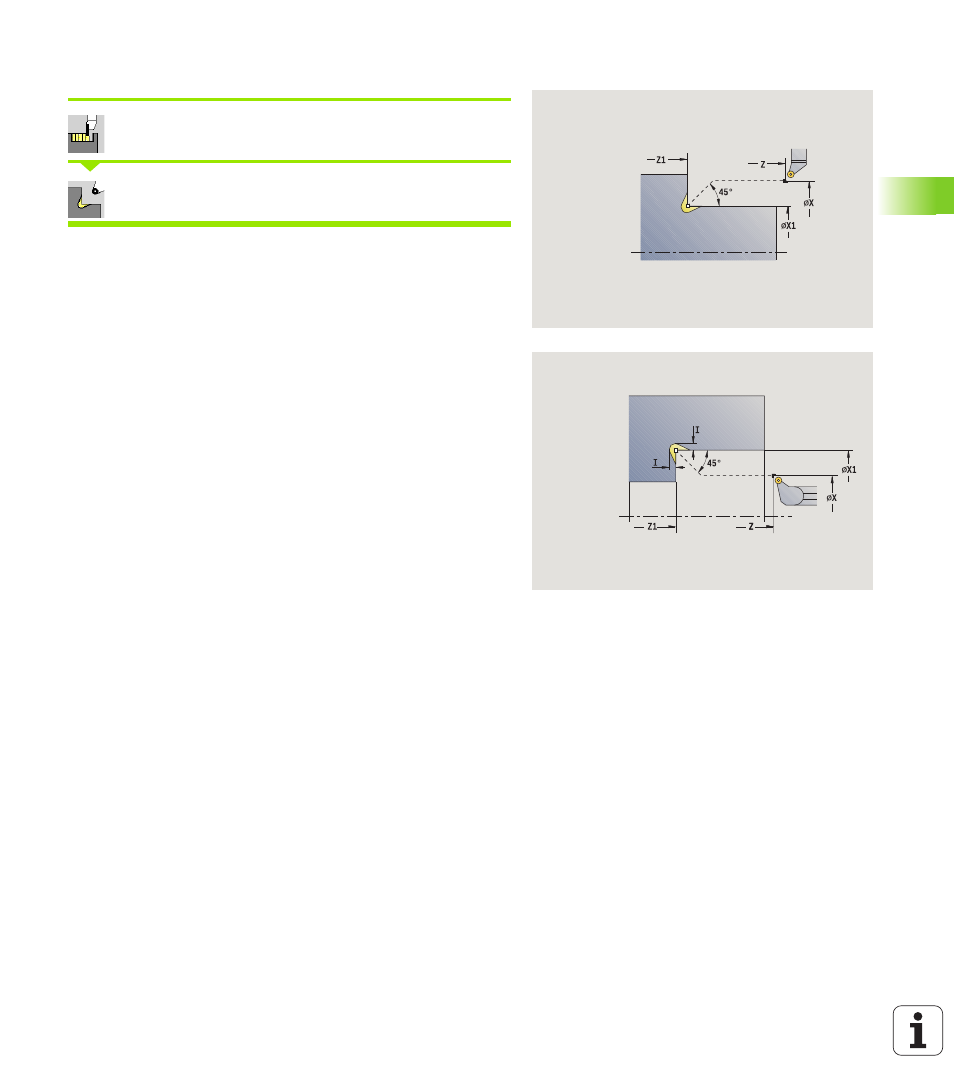

Выточка формы K
Выберите Циклы прорезки
Выберите Выточку формы K
Созданная форма контура зависит от используемого
инструмента, так как выполняется только один линейный проход
под углом 45°.
Тип обработки для доступа к базе технологических данных:
чистовая обработка
Отработка цикла
1 перемещение на ускоренном ходу под углом 45° на
"безопасное расстояние" перед угловой точкой контура X1, Z1
2 врезание на глубину выточки I
3 возврат инструмента по той же траектории обратно в
начальную точку
4 перемещение в соответствии с настройкой G14 к точке смены
инструмента
Параметры цикла
X, Z
Начальная точка
X1, Z1
Угловая точка контура
I
Глубина выточки
G47
Безопасное расстояние (смотри страница 134)
G14
Точка смены инструмента (смотри страница 134)
T
Номер места револьверной головки
Ид. номер Идентификационный номер (ID) инструмента
S
Частота вращения/Скорость резания
F
Подача на оборот
MT
M после T: М-функция, которая выполняется после
вызова инструмента Т.
MFS
М в начале: М-функция, которая выполняется в
начале шага обработки.
MFE
М в конце: М-функция, которая выполняется в конце
шага обработки.
WP
Индикация того, каким шпинделем заготовки будет
отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней
поверхности
