Инструкция по эксплуатации HEIDENHAIN SW 54843x-02
Страница 410
410
ICP-программирование
5.8
Эл
ем
ен
ты
ко
н
тур
а
то
ч
е
н
и
я

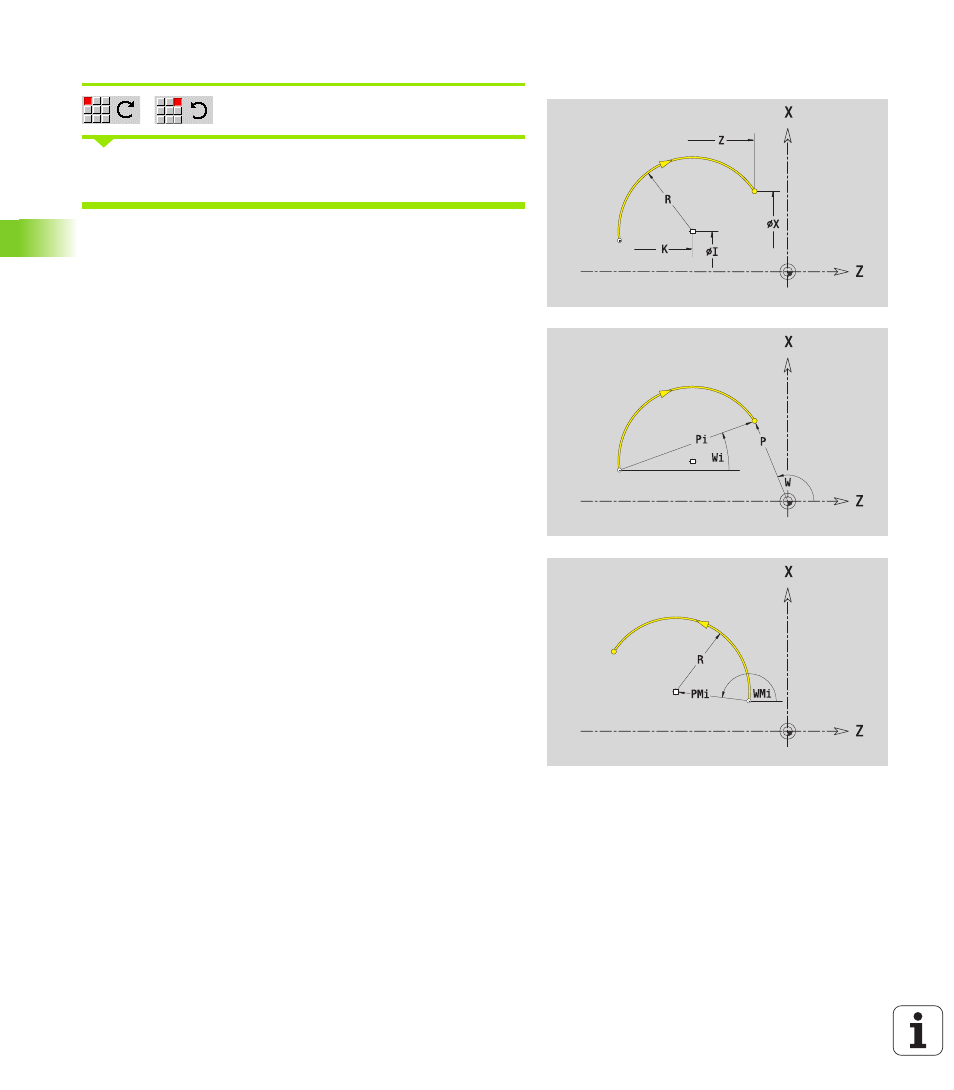

Дуга окружности
Выберите направление вращения дуги
Задайте размеры линии и переход к следующему элементу
контура.
ICP генерирует G2 или G3 в smart.Turn.
Параметры
X, Z
Целевая точка (конечная точка дуги)
Xi, Zi
Целевая точка, инкрементальная (расстояние
стартовая точка – целевая точка)
W
Целевая точка, полярная (угол)
Wi
Целевая точка, полярная, инкрементальная – угол
(относительно стартовой точки)
P
Целевая точка, полярная (радиус)
Pi
Целевая точка, полярная, инкрементальная
(расстояние стартовая точка – целевая точка)
I, K
Центр дуги
Ii, Ki
Центр дуги, инкрементальный (расстояние стартовая
точка – центр в направлении X, Z)
PM
Центр дуги, полярный (радиус)
PMi
Центр дуги, полярный, инкрементальный (расстояние
стартовая точка – центр)
WM
Центр дуги, полярный – угол
WMi
Центр дуги, полярный, инкрементальный – угол
(относительно стартовой точки)
R
Радиус
ANs
Угол касательной в стартовой точке
ANe
Угол касательной в целевой точке
ANp
Угол к предыдущему элементу
ANn
Угол к следующему элементу
U, F, D, FP: см. атрибуты обработки Страница 379
