HEIDENHAIN MANUALplus 620
473
5.15
Конт
ур
ы
пл
о
ск
о
сти
YZ

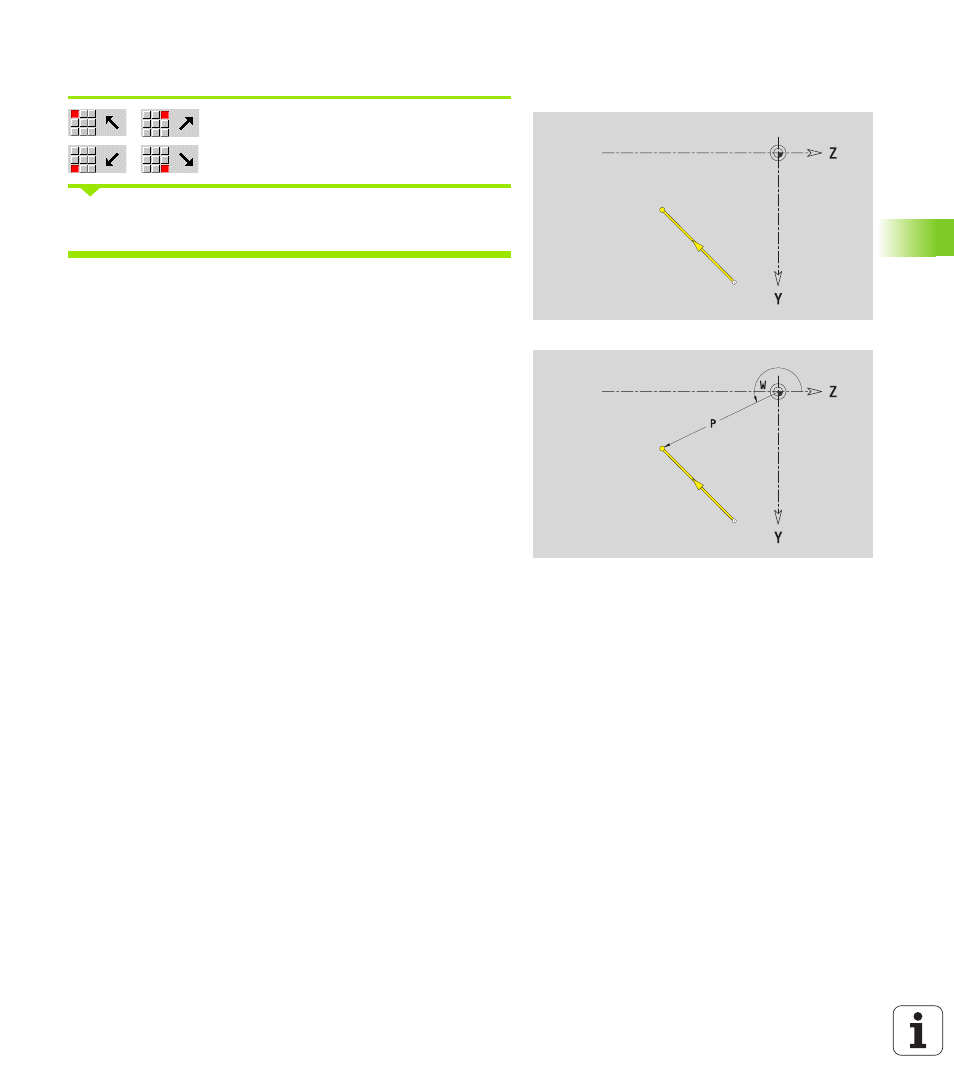

Линия под углом, YZ-плоскость
Выберите направление линии
Задайте размеры линии и переход к следующему элементу
контура.
ICP генерирует G181 в smart.Turn.
Параметры
Y, Z
Целевая точка
Yi, Zi
Целевая точка, инкрементальная (расстояние
стартовая точка – целевая точка)
W
Целевая точка, полярные координаты – угол
P
Целевая точка, полярные координаты
AN
Угол к оси Z (направление угла: см. вспомогательный
рисунок)
L
Длина линии
ANn
Угол к последующему элементу
ANp
Угол к предыдущему элементу
F: см. Атрибуты обработки Страница 379
