Калибровка резьбы (продольно), 6 цик л ы резьбы и выт о чки – Инструкция по эксплуатации HEIDENHAIN SW 54843x-02
Страница 282
282
программирование циклов
4.6
Цик
л
ы
резьбы
и
выт
о
чки

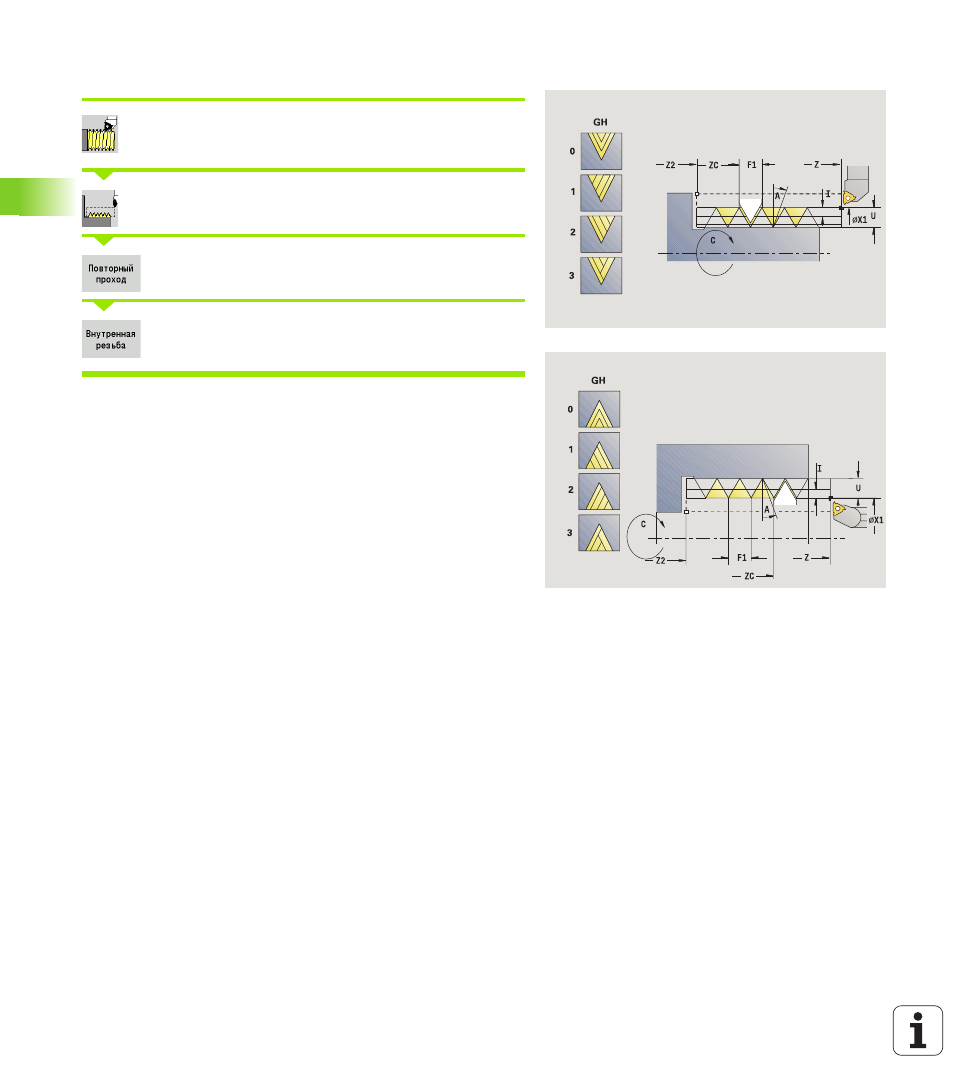

Калибровка резьбы (продольно)
Выберите Нарезание резьбы
Выберите Цикл резьбы
Активируйте клавишу Softkey Калибровка
Вкл: внутренняя резьба
Выкл: наружная резьба
Этот опциональный цикл калибрует одноходовую резьбу. Так как
заготовка уже освобождена, MANUALplus необходимо знать
точное положение резьбы. Для этого установите вершину
режущей кромки инструмента резьбы посредине хода резьбы и
скопируйте эти позиции в параметры измеренного угла и
измеренной позиции (Softkey Перенос позиции). Цикл
рассчитывает из этих величин угол шпинделя в стартовой точке.
Эта функция доступна в режиме ручного управления.
Параметры цикла
X1
Стартовая точка резьбы
Z2
Конечная точка резьбы
F1
Шаг резьбы (= подача)
U
Глубина резьбы – нет ввода:
Наружная резьба: U=0.6134*F1
Внутренняя резьба: U=–0.5413*F1
I
Максимальное врезание
I<U: первый проход с "I" – каждый следующий
проход: уменьшение глубины прохода
I=U: один проход
Нет ввода: рассчитывается из U и F1
C
Измеренный угол
ZC
Измеренная позиция
A
Угол врезания (диапазон: –60° < A < 60°; по
умолчанию: 30°)
A<0: врезание от левой боковой поверхности
A>0: врезание от правой боковой поверхности
R
Остаточная глубина прохода – только при GV=4 (по
умолчанию: 1/100 мм)
