HEIDENHAIN MANUALplus 620 371
4.9
Ша
б
л
он
св
ер
л
ения
и
фрез
еров
ания
Примеры обработки шаблона

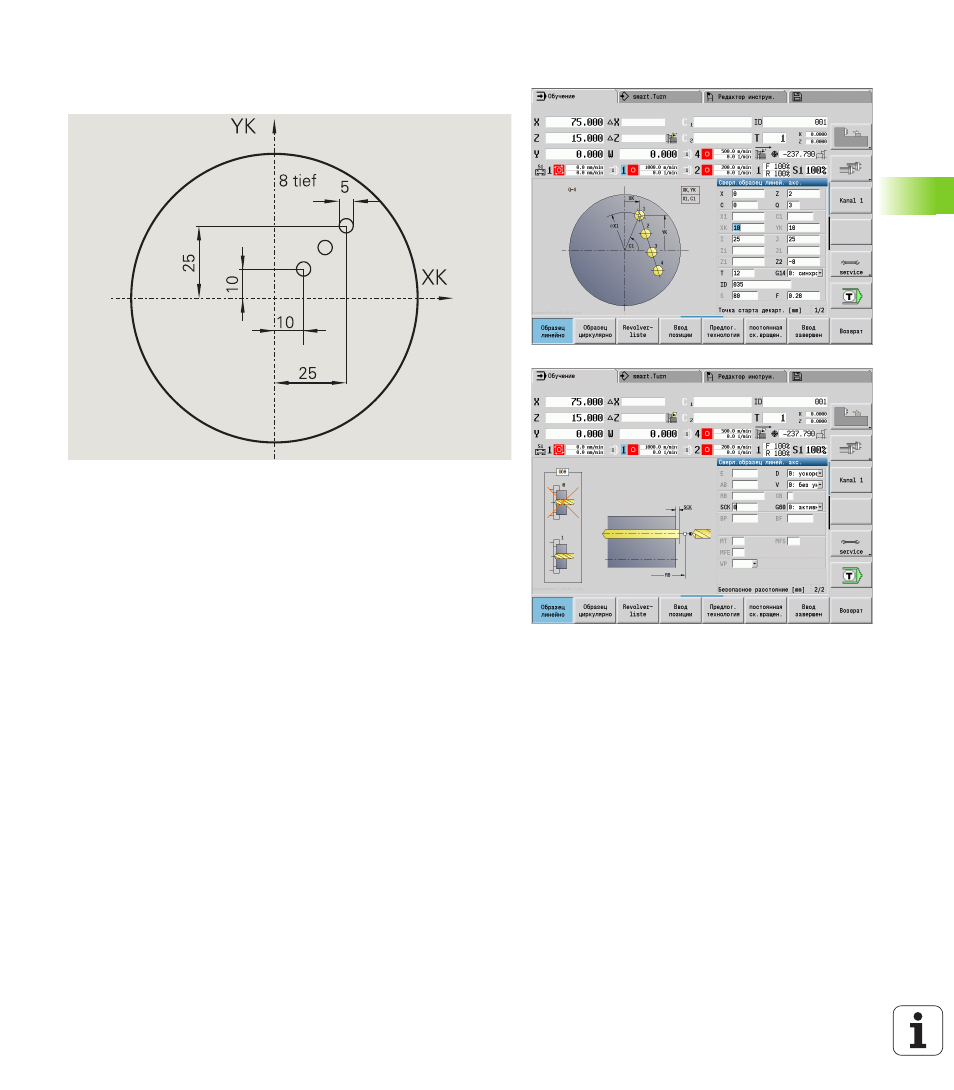

Линейный шаблон сверления на торцевой поверхности
Линейный шаблон сверления на торцевой поверхности
изготавливается при помощи цикла сверления аксиально.
Условием для такой обработки являются позиционируемый
шпиндель и приводные инструменты.
Задаются координаты первого и последнего отверстия, а также
количество отверстий. При сверлении задается только глубина.
Данные инструмента
 WO = 8 – ориентация инструмента
 DV = 5 – диаметр сверла
 BW = 118 – угол при вершине
 AW = 1 – инструмент с приводом
