180 программирование циклов
4.4
Цик
л
ы
обрабо
тки
рез
ание
м
Тип обработки для доступа к базе технологических данных:
чистовая обработка
Отработка цикла
1 подъезжает в поперечном направлении из стартовой точки к
начальной точке X1, Z1
2 чистовая обработка заданного отрезка контура
3 перемещение параллельно оси к точке старта
4 перемещение в соответствии с настройкой G14 к точке смены
инструмента

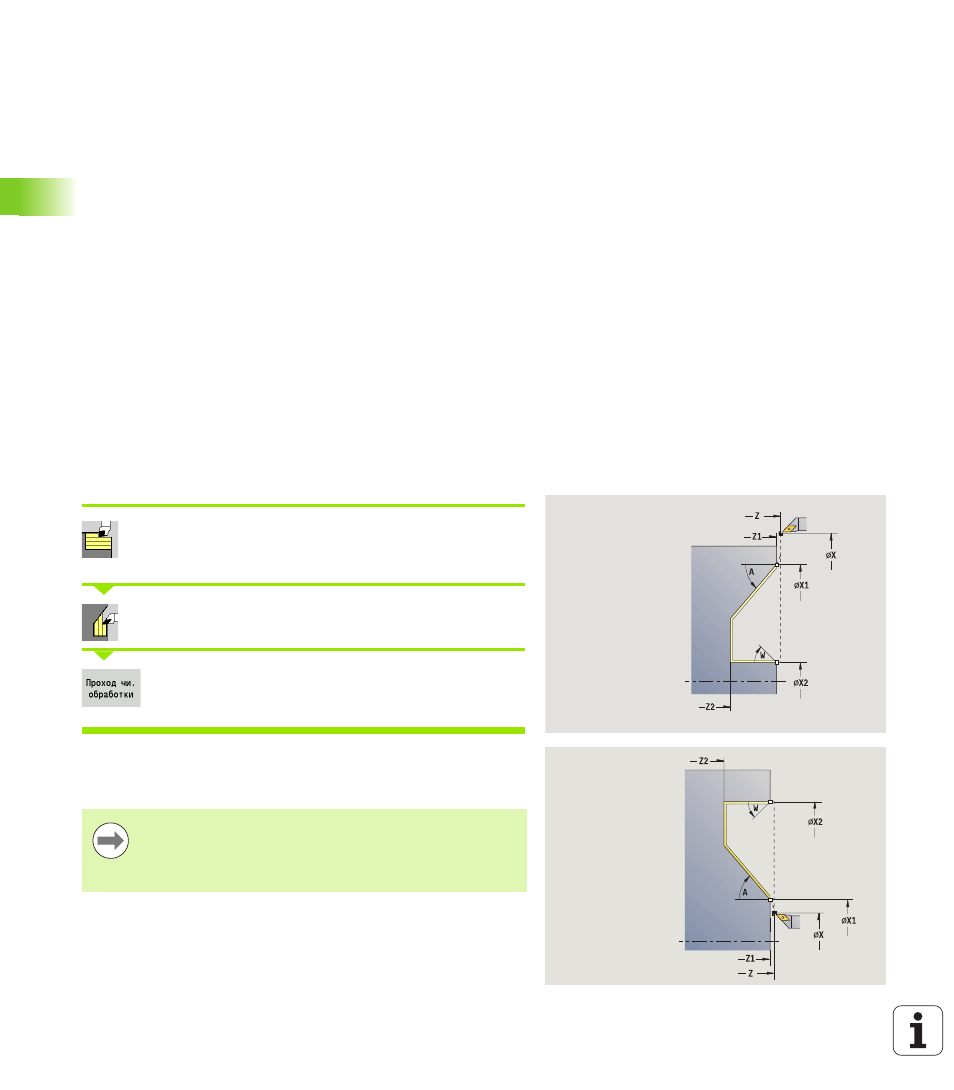

Снятие стружки, врезание, поперечная
чистовая обработка
Выберите Циклы обработки резанием продольные/
поперечные
Выберите Врезание поперечное
Активируйте клавишу Softkey Проход чистовой
обработки
Цикл производит чистовую обработку отрезка контура с
начальной точки контура до конечной точки контура. Инструмент
возвращается в конце цикла к точке старта.
MFS М в начале: М-функция, которая выполняется в
начале шага обработки.
MFE М в конце: М-функция, которая выполняется в конце
шага обработки.
WP Индикация того, каким шпинделем заготовки будет
отрабатываться цикл (зависит от станка)
 Главный привод
 Противошпиндель для обработки задней
поверхности
 Инструмент врезается под максимально возможным
углом, остаточный материал оставляется.
 Чем больше наклон погружения инструмента, тем
больше уменьшение подачи (максимально 50%).
