программирование циклов
4.4
Цик
л
ы
обрабо
тки
рез
ание
м

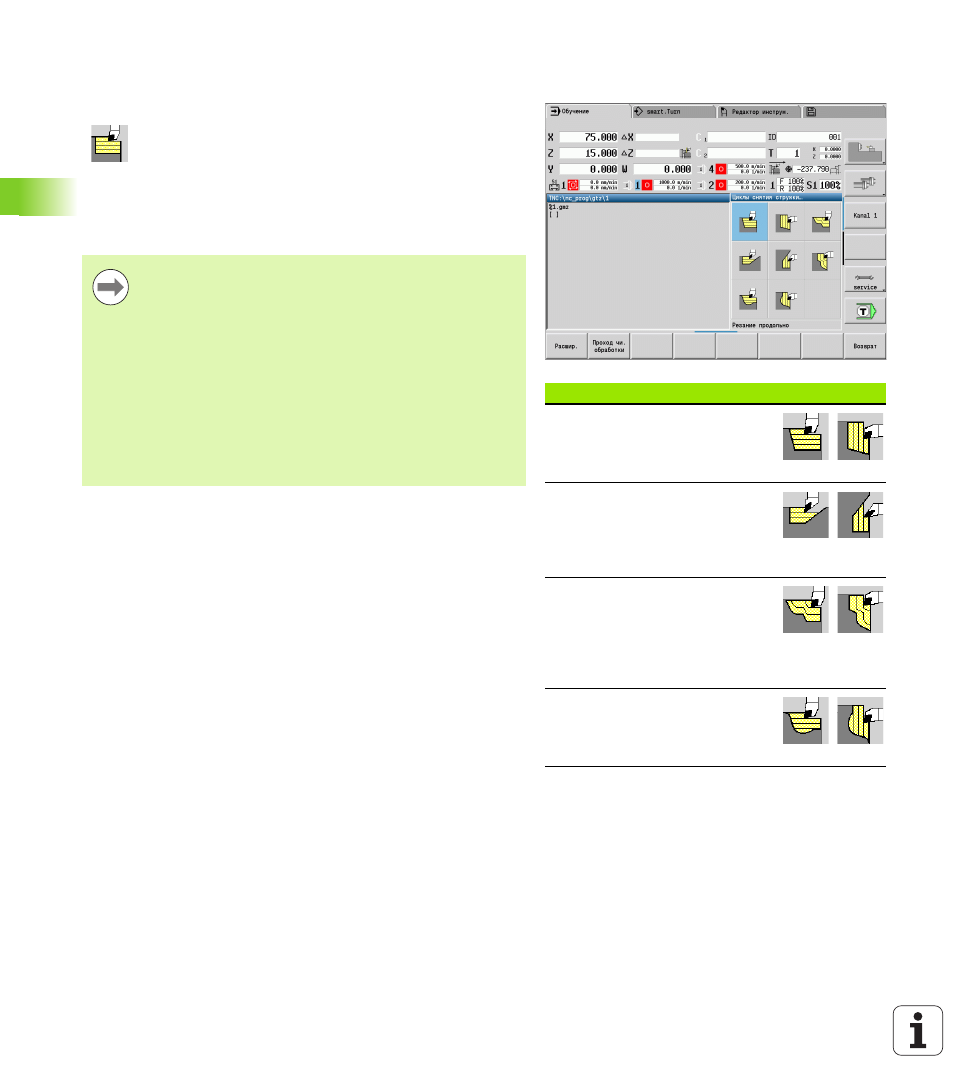

4.4 Циклы обработки резанием
Направление срезания стружки и врезания при циклах
обработки резанием
MANUALplus рассчитывает направление резания и подвода из
параметров циклов.
Нормальный режим: параметры "точка старта X, Z" (ручной
режим "актуальная позиция инструмента") и "начало контура
X1/конец контура Z2" являются определяющими для этого
режима.
Расширенный режим: параметры начальной точки контура X1,
Z1 и конечной точки контура X2, Z2 являются определяющими.
ICP-циклы: параметры "точка старта X, Z" (ручной режим:
"актуальная позиция инструмента") и "точка старта контура ICP"
являются определяющими.
Циклы обработки резанием
Символ
Обработка резанием
продольно/поперечно
Цикл черновой и чистовой
обработки для простых контуров
Врезание продольно/
поперечно
Цикл черновой и чистовой
обработки для простых контуров
врезания
ICP параллельно контуру
продольно/поперечно
Цикл черновой и чистовой
обработки для любых контуров
(линии прохода параллельно к
готовой детали)
ICP-резание продольно/
поперечно
Цикл черновой и чистовой
обработки для любых контуров
Циклы обработки резанием - черновая и чистовая
обработка простых контуров в нормальном режиме
и сложных контуров в расширенном режиме.
Циклы снятия стружки ICP обрабатывают описанные
при помощи ICP контуры, см. “ICP-Контуры” на
Распределение проходов: MANUALplus
рассчитывает врезание, которое <="глубина
врезания P". "Шлифовальный проход" избегается.
Припуски: учитываются в "расширенном режиме".
Коррекция радиуса режущей кромки:
выполняется.
Безопасное расстояние после прохода:
нормальный режим: 1 мм
расширенный режим: для внутренней и внешней
обработки настраивается отдельно (см. “Список
