412 ICP-программирование
5.8
Эл
ем
ен
ты
ко
н
тур
а
то
ч
е
н
и
я

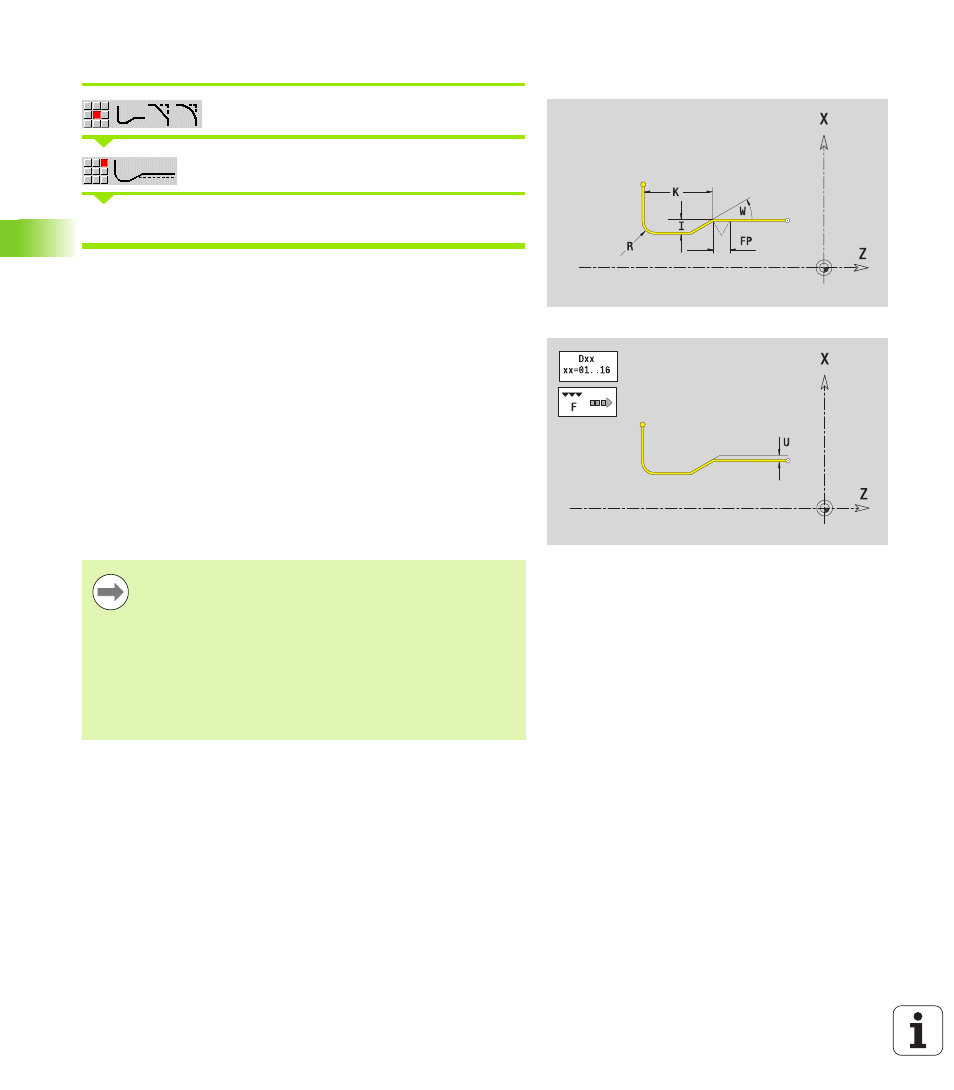

Резьбовая выточка DIN 76
Выберите элементы формы
Выберите выточку DIN 76
Введите параметры выточки
ICP генерирует G25 в smart.Turn.
Незаданные параметры MANUALplus определяет на основании
таблицы норм (см. “DIN 76 – параметры выточки” на
странице 605):
 "Шаг резьбы FP" на основании диаметра.
 Параметры I, K, W, и R на основании "Шага резьбы FP".
Параметры
FP
Шаг резьбы (по умолчанию: из таблицы норм)
I Глубина выточки (размер радиуса) (по умолчанию: из
таблицы норм)
K Длина выточки (по умолчанию: из таблицы норм)
R Радиус выточки (по умолчанию: из таблицы норм)
W Угол выточки (по умолчанию: из таблицы норм)
U, F, D, FP: см. атрибуты обработки Страница 379
 Для внутренней резьбы Шаг резьбы FP должен быть
предварительно задан, поскольку диаметр
продольного элемента не является диаметром
резьбы. Если определение шага резьбы
используется MANUALplus, то следует учитывать
наличие небольших отклонений.
 Выточки могут программироваться только между
двумя линейными элементами. Один из двух
линейных элементов должен быть параллельным
оси X.
