266
программирование циклов
4.5
Цик
л
ы
прорезки
Примеры циклов прорезки

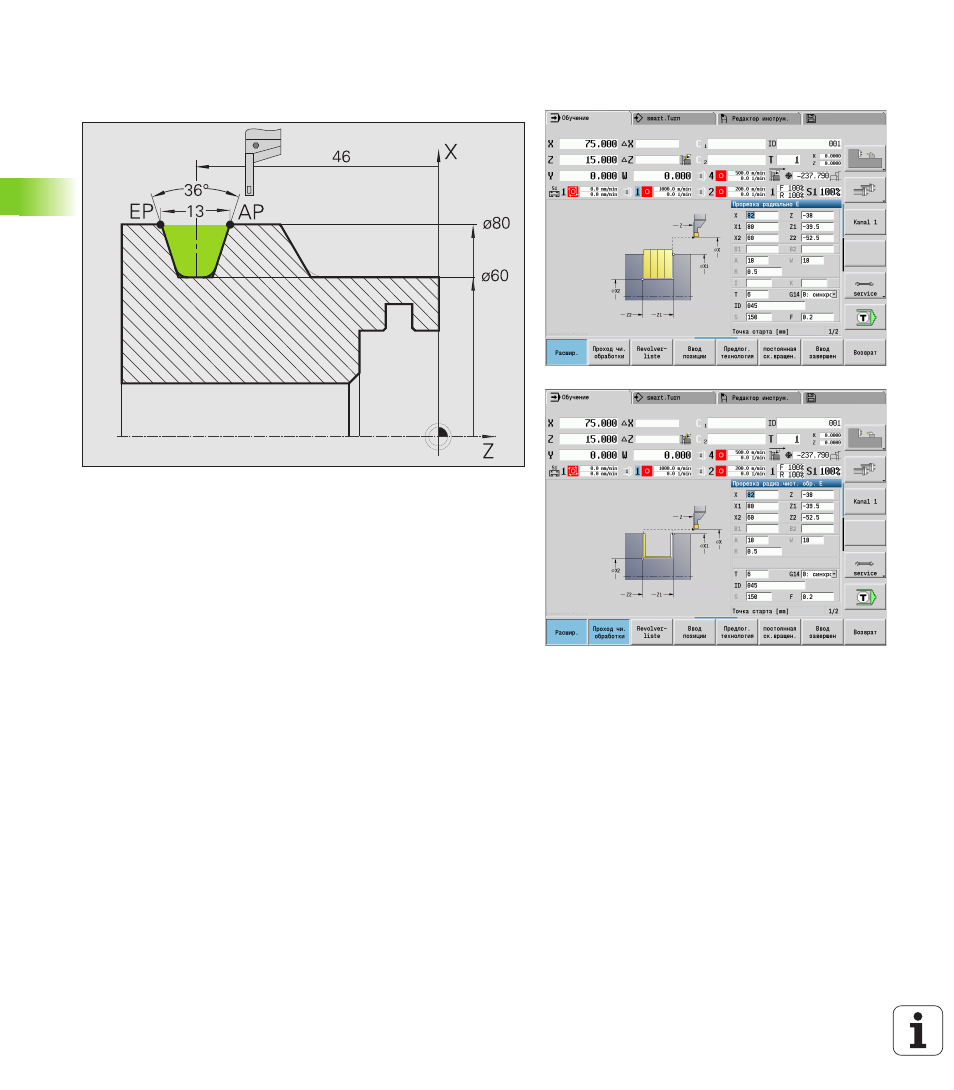

Врезание снаружи
Обработка производится при помощи функции Врезание
радиальное в расширенном режиме с учетом припусков. В
следующем проходе производится чистовая обработка этого
отрезка контура продольным врезанием в расширенном режиме.
"Расширенный режим" производит скругления в уклоне контура и
наклоны в начале контура/в конце контура.
Соблюдайте параметры начальной точки контура X1, Z1 и
конечной точки контура Х2, Z2. Они являются решающими для
направления резания и подвода – здесь наружная обработка и
подвод "в направлении – Z".
Данные инструмента
Токарный инструмент (для наружной обработки)
WO = 1 – ориентация инструмента
SB = 4 – ширина лезвия (4 мм)
