Фрезерование резьбы аксиальное
Выберите Сверление
Выберите Резьбофрезерование аксиальное

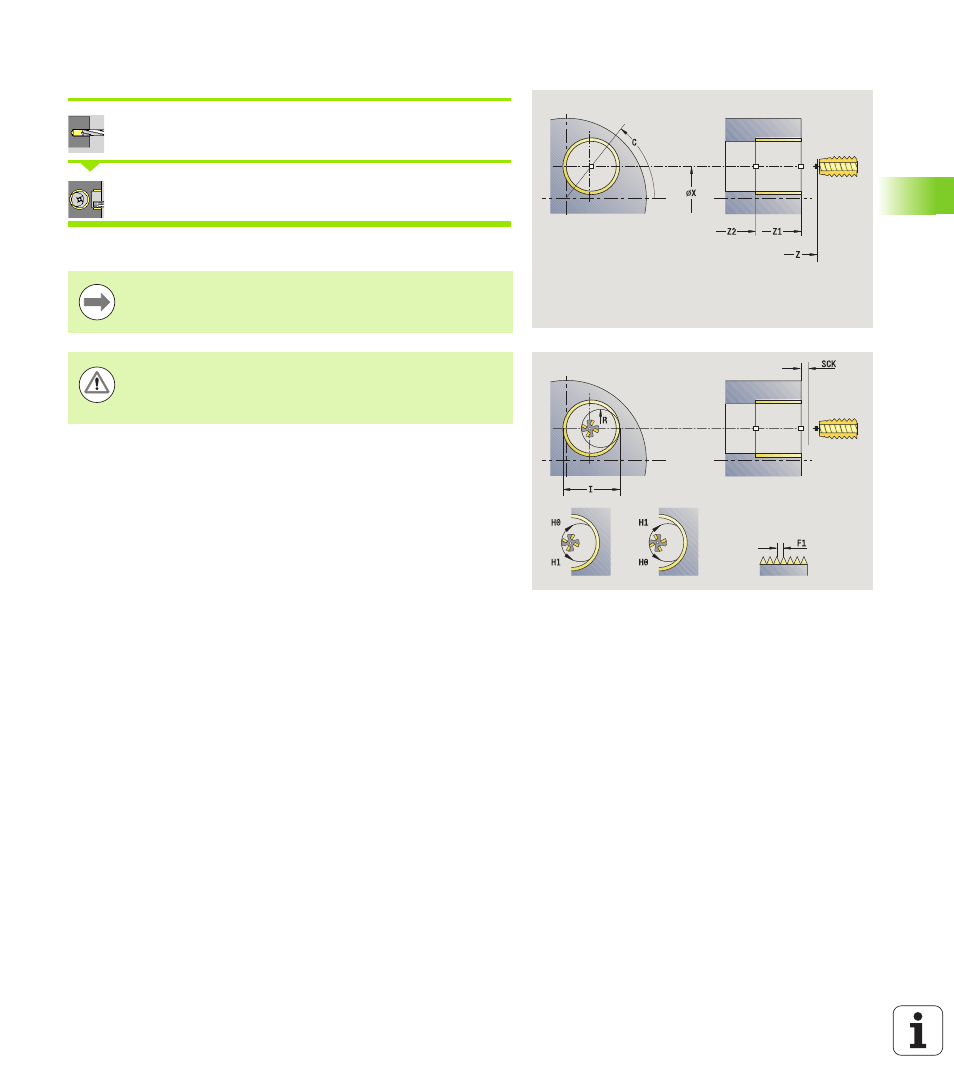

Цикл фрезерует резьбу в имеющемся отверстии.
Используйте инструменты резьбофрезерования для
этого цикла.
Осторожно, опасность столкновения!
Обратите внимание на диаметр отверстия и диаметр
фрезы, если программируете радиус водвода R.
Параметры цикла
X, Z
Начальная точка
C Угол шпинделя (позиция оси C) – (по умолчанию:
текущий угол шпинделя)
Z1 Стартовая точка резьбы (по умолчанию: отверстие
от "Z")
Z2 Конечная точка резьбы
F1 Шаг резьбы (= подача)
J Направление резьбы
 0: правая
 1: левая
I Диаметр резьбы
R Радиус подвода (по умолчанию: (I – диаметр фрезы
)/2)
H Направление прохода фрезерования
 0: встречное движение
 1: попутное движение
V Тип фрезерования
 0: резьба фрезеруется по винтовой линии 360°
 1: резьба фрезеруется за несколько винтовых
проходов (инструмент с одной режущей кромкой)
SCK Безопасное расстояние (смотри страница 134)
