ICP-программирование
5.12
Конт
ур
ы
т
о
рцов
ой
пов
ер
хно
сти
в
smart.T
u
rn
Многоугольник, торцовая поверхность
Эталонный размер ZR можно определить с помощью функции
"Выбор опорной плоскости"(смотри страница 431).
ICP генерирует:
Идентификатор раздела STIRN с параметром "Эталонный
размер". При вложенных контурах ICP генерирует только
идентификатор раздела.
G308 с параметрами "Имя контура" и "Глубина фрезерования".
G307 с параметрами фигуры.
G309.

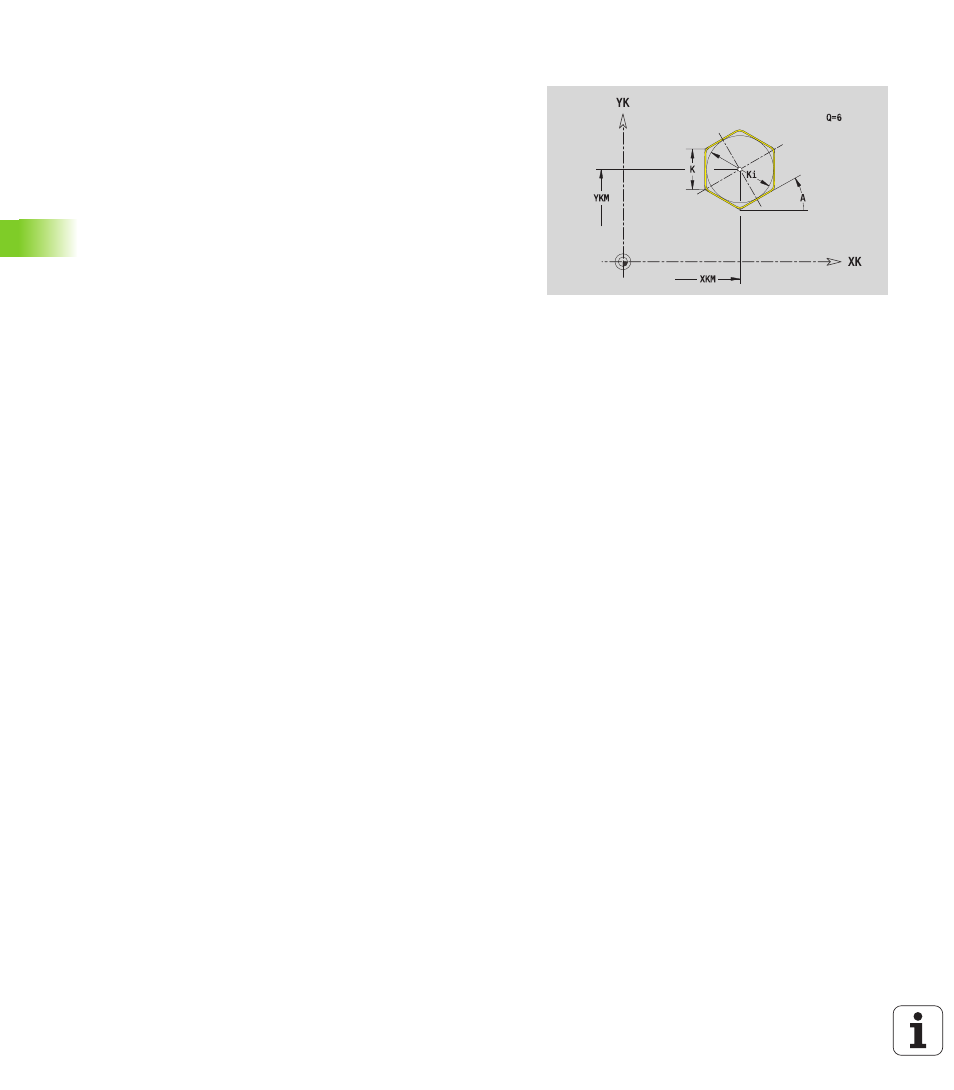

Исходные данные, торцовая поверхность
Ид. номер Имя контура
PT
Глубина фрезерования
ZR
Эталонный размер
Параметр, фигура
XKM, YKM Центр фигуры (декартовы координаты)
A
Угловое положение (привязка: ось XK)
Q
Количество углов
K
Длина грани
Ki
Размер под ключ (диаметр вписанной окружности)
BR
Скругление
