44
Введение и основные положения
1.7
Основы

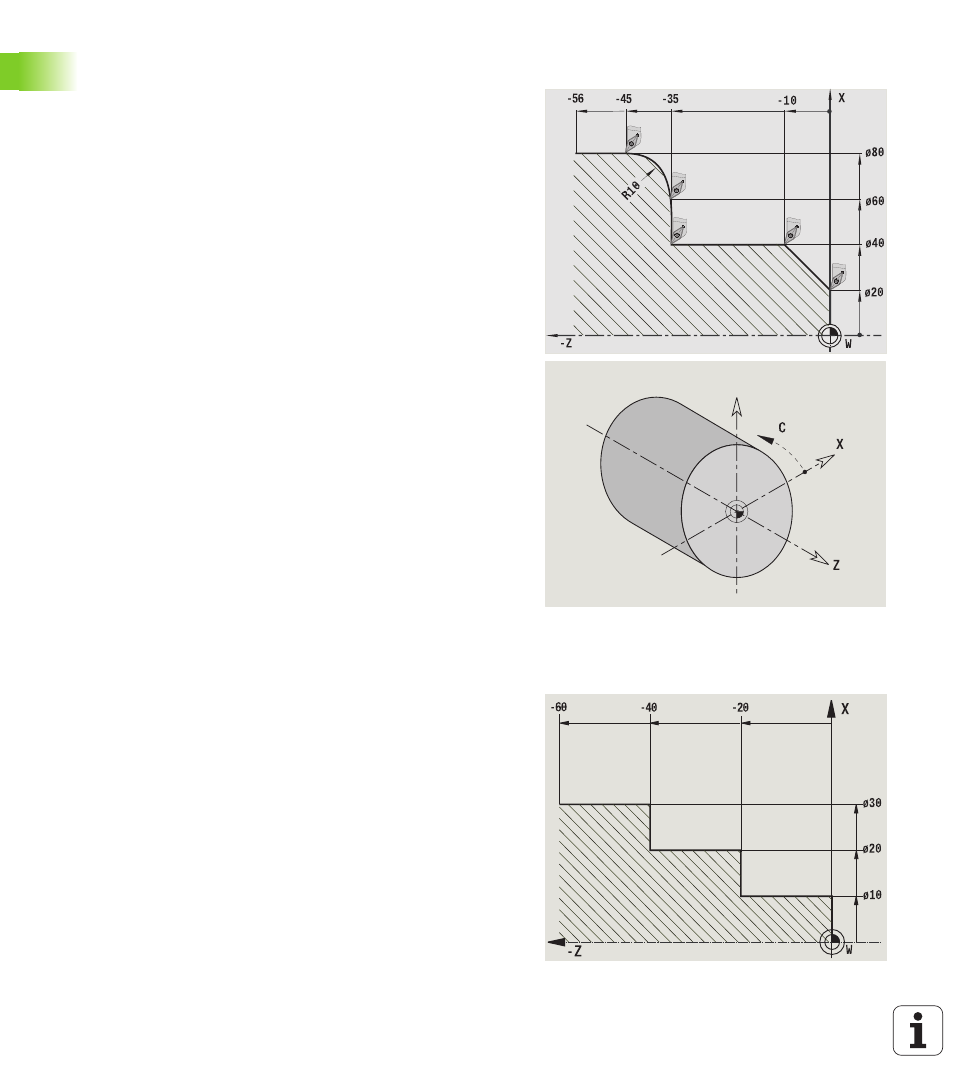

Система координат
Значения координат X, Y, Z, C определены в DIN 66 217.
Координаты главных осей X, Y и Z относятся к нулевой точке
заготовки. Данные угла для оси вращения С привязаны к "нулевой
точке оси C".
С помощью обозначений X и Z описваются позиции в двухмерной
системе координат. Как показано на рисунке, положение вершины
инструмента однозначно описывается координатами X и Z.
MANUALplus знает прямолинейные и круговые перемещения
(интерполяции) между запрограммированными точками. Путем
ввода одной за другой координат и линейного/кругового
перемещения можно запрограммировать обработку загатовки.
Как и в случае перемещений, контур загатовки можно полностью
описать отдельными точками координат и заданием линейного
или кругового перемещения.
Можно задавть координаты с точностью до 1 мкм (0,001 мм). С
этой же точностью они будут отображаться.
Абсолютные координаты
Если координаты позиции заданы относительно нулевой точки
загатовки, то их называют абсолютными координатами. Каждая
позиция заготовки однозначно определяется с помощью
абсолютных координат (см. рисунок).
