ICP-программирование
5.10
Эл
ем
е
н
ты
ко
н
тур
а
, обра
зу
ющ
ая

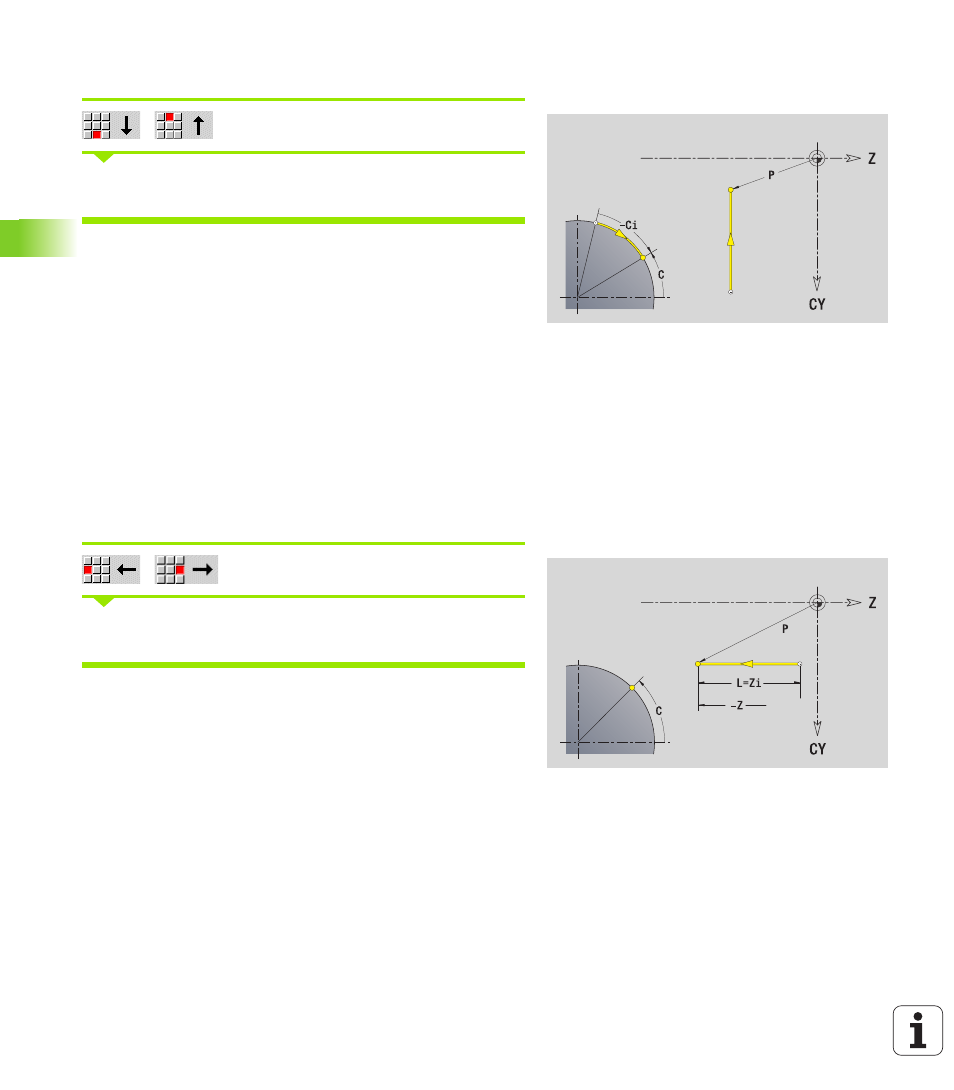

Вертикальные линии на образующей
Выберите направление линии
Задайте размеры линии и переход к следующему элементу
контура.
ICP генерирует G111 в smart.Turn.
Горизонтальные линии на образующей
Выберите направление линии
Задайте размеры линии и переход к следующему элементу
контура.
ICP генерирует G111 в smart.Turn.
Параметры
CY
Целевая точка как размер отрезка (привязка: диаметр
XS)
CYi
Целевая точка инкрементальная как размер отрезка
(привязка: диаметр XS)
P
Целевая точка как полярный радиус
C
Целевая точка, полярные координаты – угол
Ci
Целевая точка, инкрементальная, полярные
координаты – угол
L
Длина линии
F: см. Атрибуты обработки Страница 379
Параметры
Z
Целевая точка
Zi
Целевая точка, инкрементальная
P
Целевая точка как полярный радиус
L
Длина линии
F: см. Атрибуты обработки Страница 379
