программирование циклов
4.6
Цик
л
ы
резьбы
и
выт
о
чки

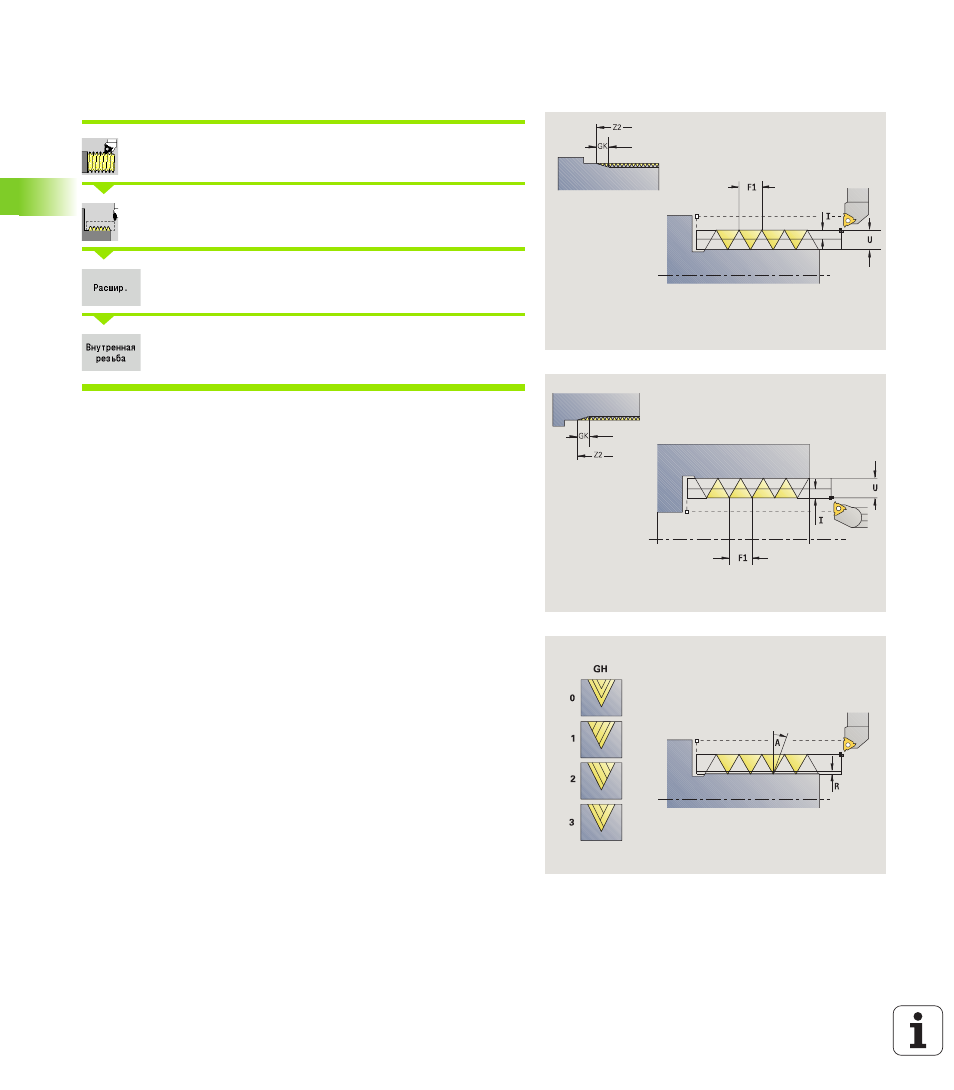

Цикл резьбы (продольно) – Расширенный
режим
Выберите Нарезание резьбы
Выберите Цикл резьбы
Активируйте клавишу Softkey Расширенный
Вкл: внутренняя резьба
Выкл: наружная резьба
Цикл производит одноходовую или многоходовую наружную или
внутреннюю резьбу. Резьба начинается в стартовой точке и
заканчивается в конечной точке резьбы (без наката и выбега).
Параметры цикла
X, Z
Стартовая точка резьбы
Z2
Конечная точка резьбы
F1
Шаг резьбы (= подача)
D
Число витков (по умолчанию: 1 виток резьбы)
U
Глубина резьбы – нет ввода:
Наружная резьба: U=0.6134*F1
Внутренняя резьба: U=–0.5413*F1
I
Максимальное врезание
I<U: первый проход с "I"; каждый следующий
проход: уменьшение глубины прохода
I=U: один проход
Нет ввода: I рассчитывается из U и F1
GK
Длина сбега резьбы
G47
Безопасное расстояние (смотри страница 134)
G14
Точка смены инструмента (смотри страница 134)
T
Номер места револьверной головки
Ид. номер
Идентификационный номер (ID) инструмента
S
Частота вращения/Скорость резания
GH
Тип смещения
0: без смещения
1: слева
2: справа
3: переменно слева/справа
