Сверление глубоких отверстий
Инструмент производит сверление при помощи цикла глубокого
сверления аксиально вне центра. Условием для такой обработки
являются позиционируемый шпиндель и приводные
инструменты.

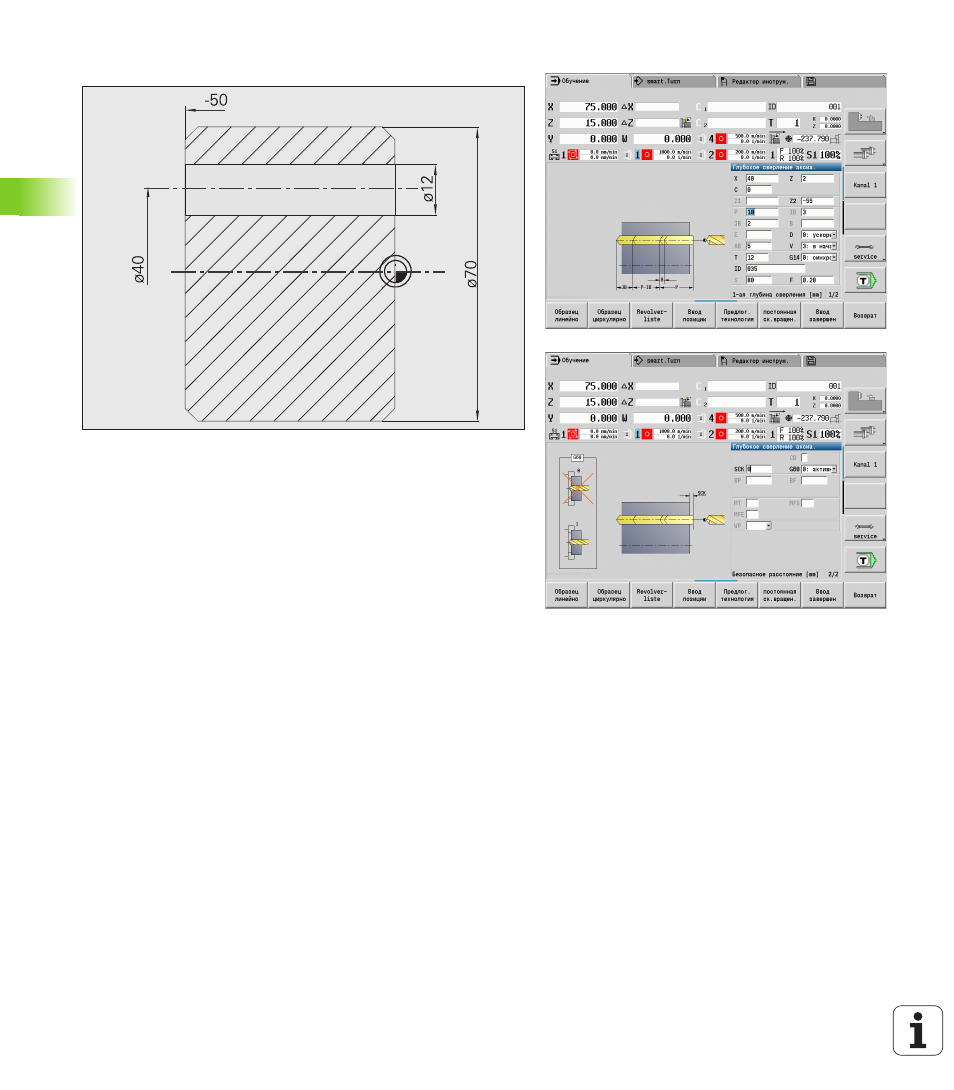

1-ая глубина сверления P и редукционное значение глубины
сверления B задают отдельные ступени сверления, а
минимальная глубина сверления JB ограничивает уменьшение.
Поскольку длина возврата B не определена в спецификации, цикл
вытягивает сверло обратно к точке старта, делает
кратковременную задержку и подает на врезание на безопасном
расстоянии на следующую ступень сверления.
Поскольку этот пример описывает сквозное отверстие, конечная
точка отверстие Z2 располагается таким образом, что сверло
полностью просверливает материал.
"AB" и "V" задают уменьшение подачи для рассверливания и
сквозного сверления.
Данные инструмента
WO = 8 – ориентация инструмента
I = 12 – диаметр отверстия
B = 118 – угол при вершине
H = 1 – инструмент с приводом
