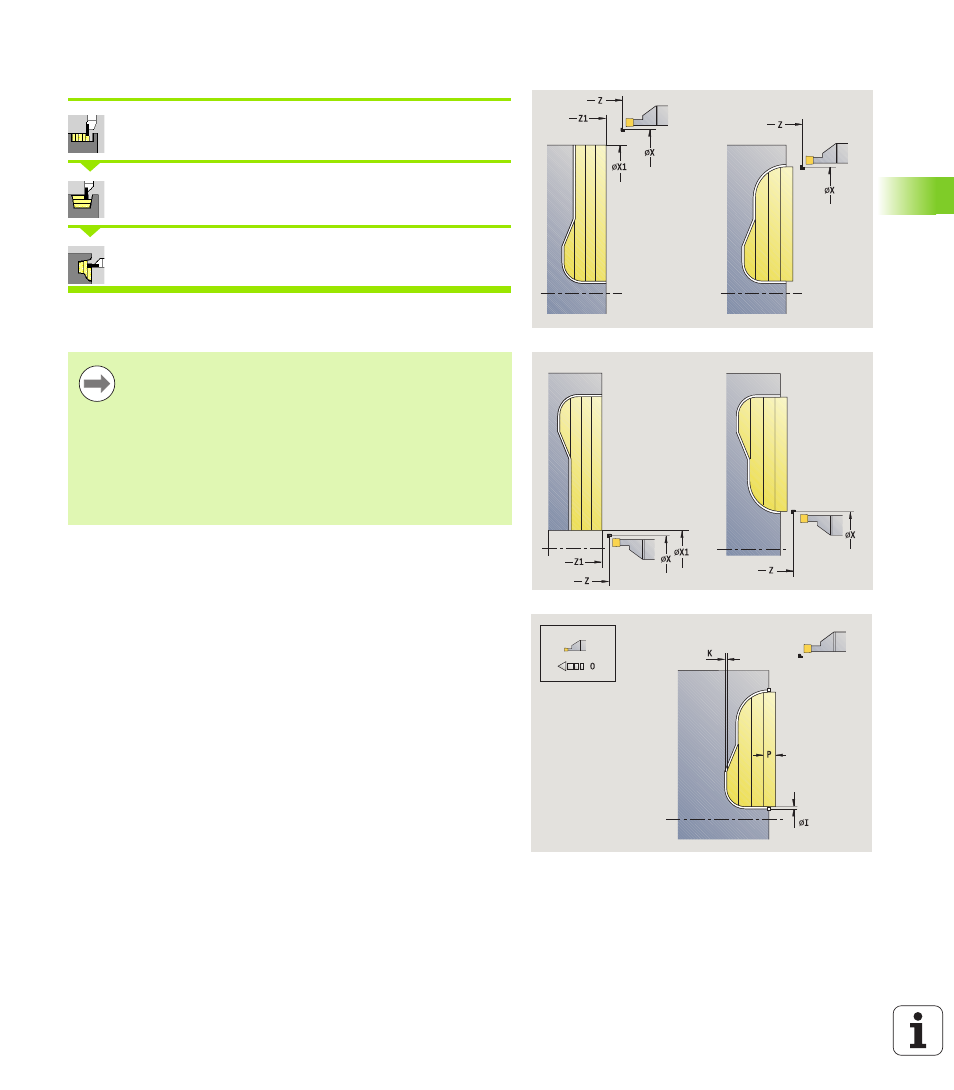

Прорезное точение ICP аксиально
Выберите Циклы прорезки
Выберите Прорезное точение
Выберите Прорезное точение аксиальное
Цикл производит нарезку стружки на определенной области (см.
также “Токарная прорезка” на странице 235).
Определяйте при
падающих контурах стартовую точку – не
начальную точку контура. Цикл производит нарезку
стружки с описанной через стартовую точку и ICP-
контур области с учетом припусков.
восходящих контурах стартовую точку и
начальную точку контура. Цикл производит нарезку
стружки с описанной через начальную точку и ICP-
контур области с учетом припусков.
Параметры цикла
X, Z
Начальная точка
X1, Z1
Начальная точка заготовки
FK
ICP-готовая деталь: имя обрабатываемого контура
P
Глубина врезания: максимальная глубина врезания
ET
Глубина прорези, на которую подается подача на
один ход.
O
Подача врезания (по умолчанию: активная подача)
I, K
Припуск X, Z
SX, SZ
Ограничения прохода (смотри страница 134)
B
Ширина смещения (по умолчанию: 0)
U
Токарная обработка в одном направлении
(значение по умолчанию: 0)
0: двунаправленная
1: однонаправленная (направление: смотри
вспомогательный рисунок)
G14
Точка смены инструмента (смотри страница 134)
A
Начальный угол определяет область обработки
начальной точки контура
W
Конечный угол определяет область обработки
конечной точки контура
