Круглая канавка, поверхность образующей
Эталонный диаметр XR можно определить с помощью функции
"Выбор опорной плоскости"(смотри страница 431).
ICP генерирует:
Идентификатор раздела MANTEL с параметром "Эталонный
диаметр". При вложенных контурах ICP генерирует только
идентификатор раздела.
G308 с параметрами "Имя контура" и "Глубина фрезерования".
G312 или G313 с параметрами фигуры.
G309.

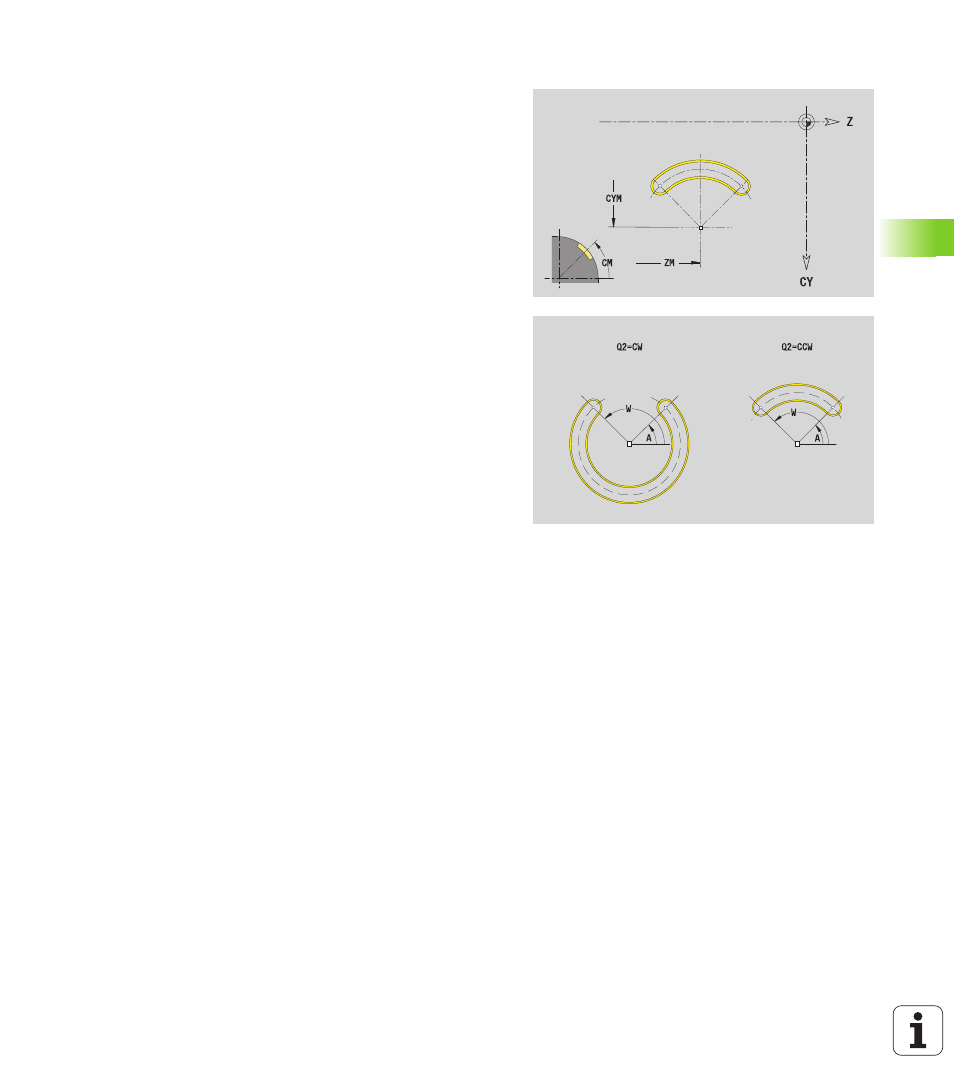

Исходные данные, поверхность образующей
ID
Имя контура
PT
Глубина фрезерования
XR
Диаметр привязки
Параметр, фигура
Z
Центр фигуры
CYM Центр фигуры как размер отрезка (привязка: диаметр XR)
CM
Центр фигуры (угол)
A
Стартовый угол
W
Конечный угол
R
Радиус
Q2
Направление вращения
CW
CCW
B
Ширина
