HEIDENHAIN MANUALplus 620
105
3.6
Из
мерение
инстр
умента

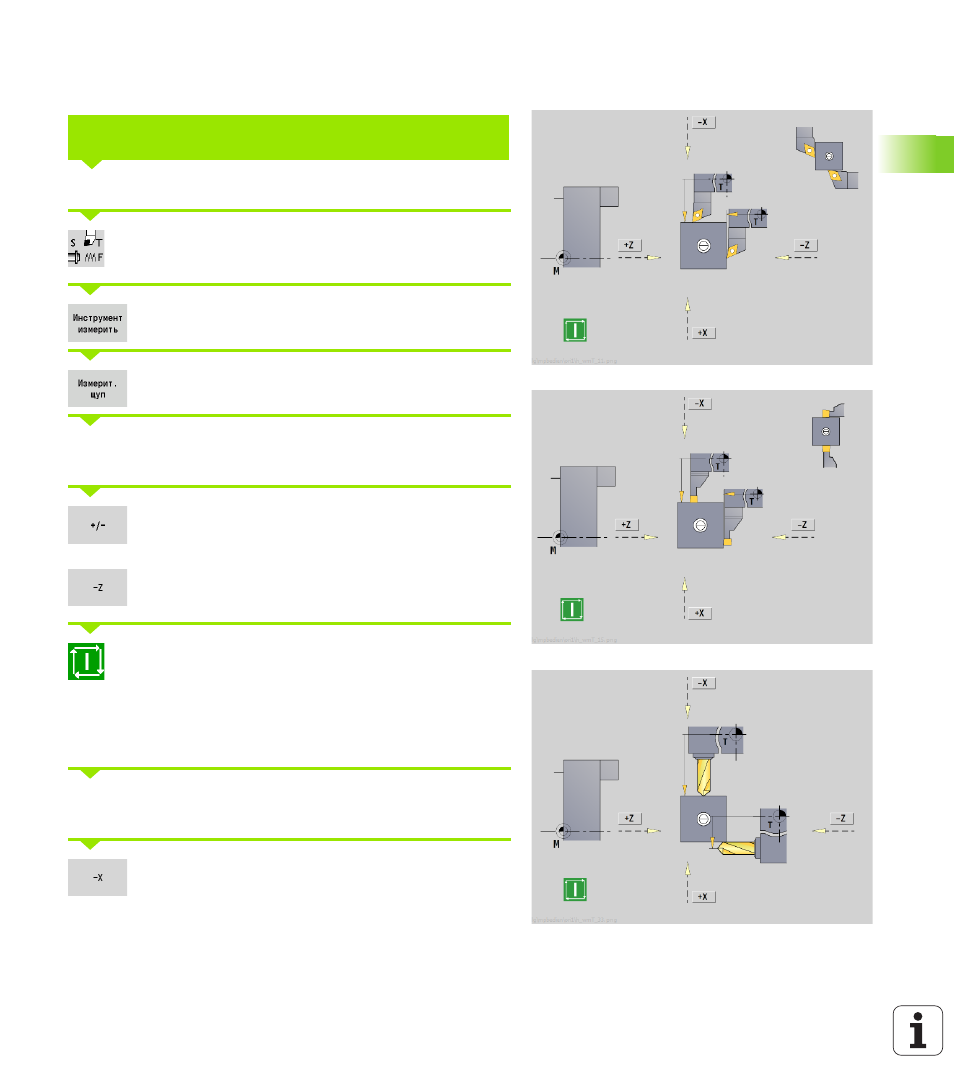

Контактный измерительный щуп
(настольный щуп)
Запись измеряемого инструмента в таблицу инструментов.
Зарядите инструмент и введите T-номер в TSF-
диалоге
Активируйте Измерение инструмента
Активируйте измерительный щуп
Проведите предварительное позиционирование инструмента для
первого измерения.
Установите положительное или отрицательное
направление перемещения.
Нажмите Softkey в соответствии с направлением
перемещения (пример: направление –Z).
Нажмите Старт цикла – инструмент
перемещается в направлении измерения. При
срабатывании измерительного щупа
установочный размер определяется и
записывается в памяти. Инструмент
возвращается в исходное положение.
Проведите позиционирование инструмента для второго
направления измерения
Нажмите Softkey в соответствии с направлением
перемещения (пример: направление –X).
ОПРЕДЕЛЕНИЕ РАЗМЕРОВ ИНСТРУМЕНТА С ПОМОЩЬЮ
ИЗМЕРИТЕЛЬНОГО ЩУПА
