422 ICP-программирование
5.9
Эл
ем
ен
ты
ко
н
тур
а,
торцов
ая
пов
ер
хно
сть

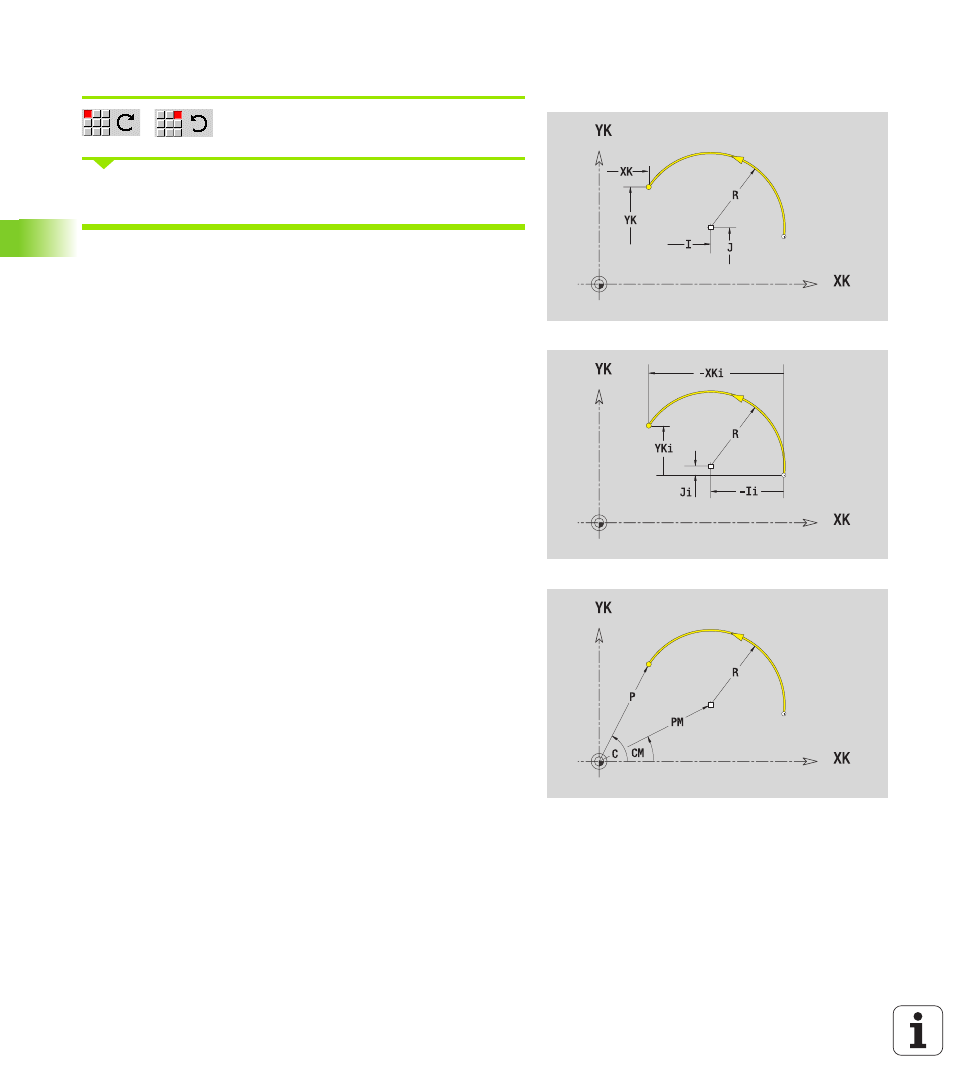

Дуга окружности, торцовая поверхность
Выберите направление вращения дуги
Задайте размеры линии и переход к следующему элементу
контура.
ICP генерирует G102 или G103 в smart.Turn.
Параметры
XK, YK
Целевая точка (конечная точка дуги)
XKi, YKi Целевая точка, инкрементальная (расстояние
стартовая точка – целевая точка)
P Целевая точка, полярная (радиус)
Pi Целевая точка, полярная, инкрементальная
(расстояние стартовая точка – целевая точка)
C Целевая точка – угол
Ci Целевая точка, полярная, инкрементальная – угол
(относительно стартовой точки)
I, J Центр дуги
Ii, Ji Центр дуги, инкрементальный (расстояние стартовая
точка – центр по X, Z)
PM Центр дуги, полярные координаты
PMi Центр дуги, полярный, инкрементальный (расстояние
стартовая точка – центр)
CM Центр дуги, полярный - угол
CMi Центр дуги, полярный, инкрементальный – угол
(относительно стартовой точки)
R Радиус
ANs Угол касательной в стартовой точке
ANe Угол касательной в целевой точке
ANp Угол к предыдущему элементу
ANn Угол к следующему элементу
F: см. Атрибуты обработки Страница 379
