272 программирование циклов
4.6
Цик
л
ы
резьбы
и
выт
о
чки

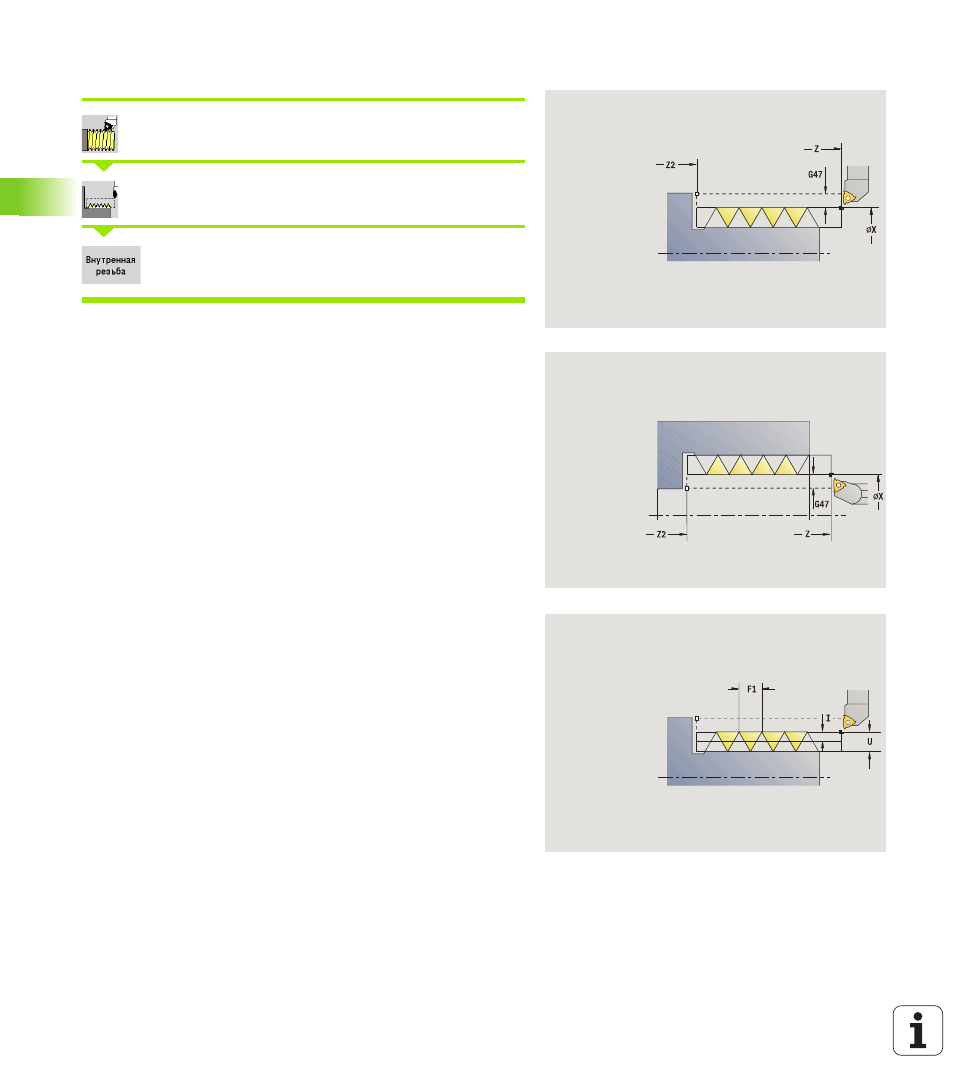

Цикл резьбы (продольно)
Выберите Нарезание резьбы
Выберите Цикл резьбы
 Вкл: внутренняя резьба
 Выкл: наружная резьба
Цикл производит одноходовую наружную или внутреннюю резьбу
с углом профиля в 30°. Врезание осуществляется исключительно
в "направлении X".
Параметры цикла
X, Z
Стартовая точка резьбы
Z2 Конечная точка резьбы
F1 Шаг резьбы (= подача)
U Глубина резьбы – нет ввода:
 Наружная резьба: U=0.6134*F1
 Внутренная резьба: U=–0.5413*F1
I Максимальное врезание
 I<U: первый проход с "I"; каждый следующий
проход: уменьшение глубины прохода
 I=U: один проход
 Нет ввода: I рассчитывается из U и F1
G47 Безопасное расстояние (смотри страница 134)
G14 Точка смены инструмента (смотри страница 134)
T Номер места револьверной головки
Ид. номер Идентификационный номер (ID) инструмента
S
Частота вращения/Скорость резания
GV Вид врезания
 0: постоянный диагональный проход резания
 1: постоянная подача на врезание
 2: с остаточным резанием
 3: без остаточного резания
 4: как MANUALplus 4110
 5: постоянная подача (как в 4290)
 6: постоянно с остаточным резанием (как в 4290)
