388 ICP-программирование
5.4
Со
здание
ICP-
ко
нт
уров
5.4 Создание ICP-контуров
ICP-контур состоит из отдельных элементов контура. Контур
создается путем последовательного ввода отдельных элементов
контура. Стартовую точку следует определять перед описанием
первого элемента. Конечная точка определяется целевой точкой
последнего элемента контура.
Введенные элементы контура/подконтуры отображаются
немедленно. Посредством использования функции лупы или
смещения, изображение произвольно подстраивается.
Поясняемый ниже принцип относится ко всем ICP-контурам
независимо от сферы применения - для программирования
циклов, или smart.Turn, или для операций фрезерования или
токарной обработки.
Ввод ICP-контуров
При создании нового контура MANUALplus сначала запрашивает
координаты Стартовой точки контура.
Линейные элементы контура: необходимо выбрать
направление элемента с помощью символа меню и задать его
размеры. При отсутствии неопределенных элементов для
горизонтальных и вертикальных линейных элементов, ввода
координат по оси X или Z не требуется.
Круговые элементы контура: необходимо выбрать
направление вращения элемента с помощью символа меню и
задать размеры дуги.
После выбора элемента контура введите известные параметры.
Не заданные параметры MANUALplus рассчитывает из данных
соседних элементов контура. Как правило, контурные элементы
нужно описывать в соответствии с их размерами на рабочих
чертежах.
При вводе линейных и круговых элементов, Стартовая точка хотя
и отображается для информации, но не редактируется.
Стартовая точка соответствует конечной точке последнего
элемента.
Переход от Меню линий к Меню дуг и обратно осуществляется с
помощью Softkey. Элементы формы (фаски, скругления и
выточки) выбираются с помощью клавиши меню.

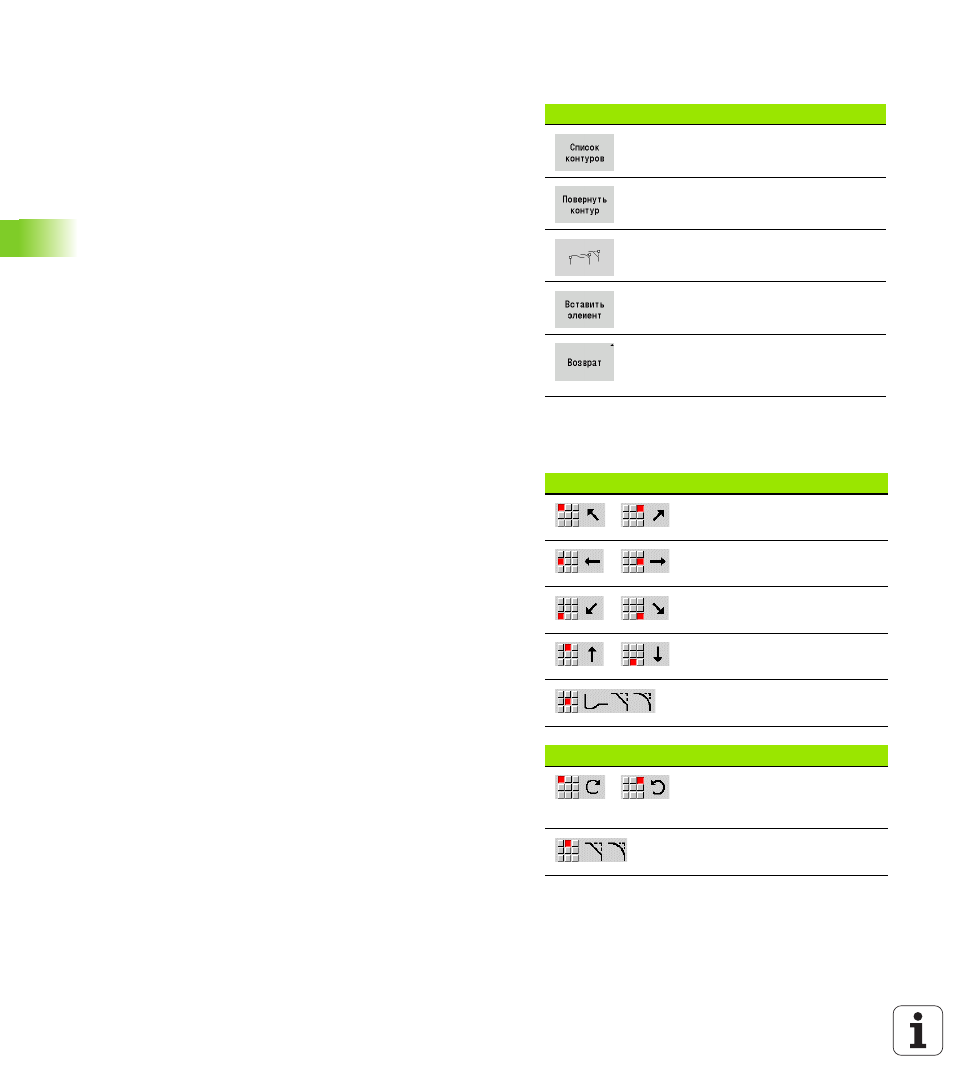

Softkey в ICP-редакторе - Главное меню
Открывает диалоговое окно
выбора файлов для ICP-контуров.
Инвертирует направление
определения контура.
Последующая вставка элементов
форм.
Добавляет элемент к
существующему контуру.
Возврат в диалоговое окно, в
котором была вызвана функция
ICP.
Пункты меню - Меню линий
Линия под углом в
указанном квадранте
Горизонтальная линия в
указанном направлении
Линия под углом в
указанном квадранте
Горизонтальная линия в
указанном направлении
Вызов меню элементов
форм
Пункты меню - Меню дуг
Дуга окружности в
указанном направлении
вращения
Вызов меню элементов
форм
