программирование циклов
4.8
Цик
л
ы
фрез
еров
ания

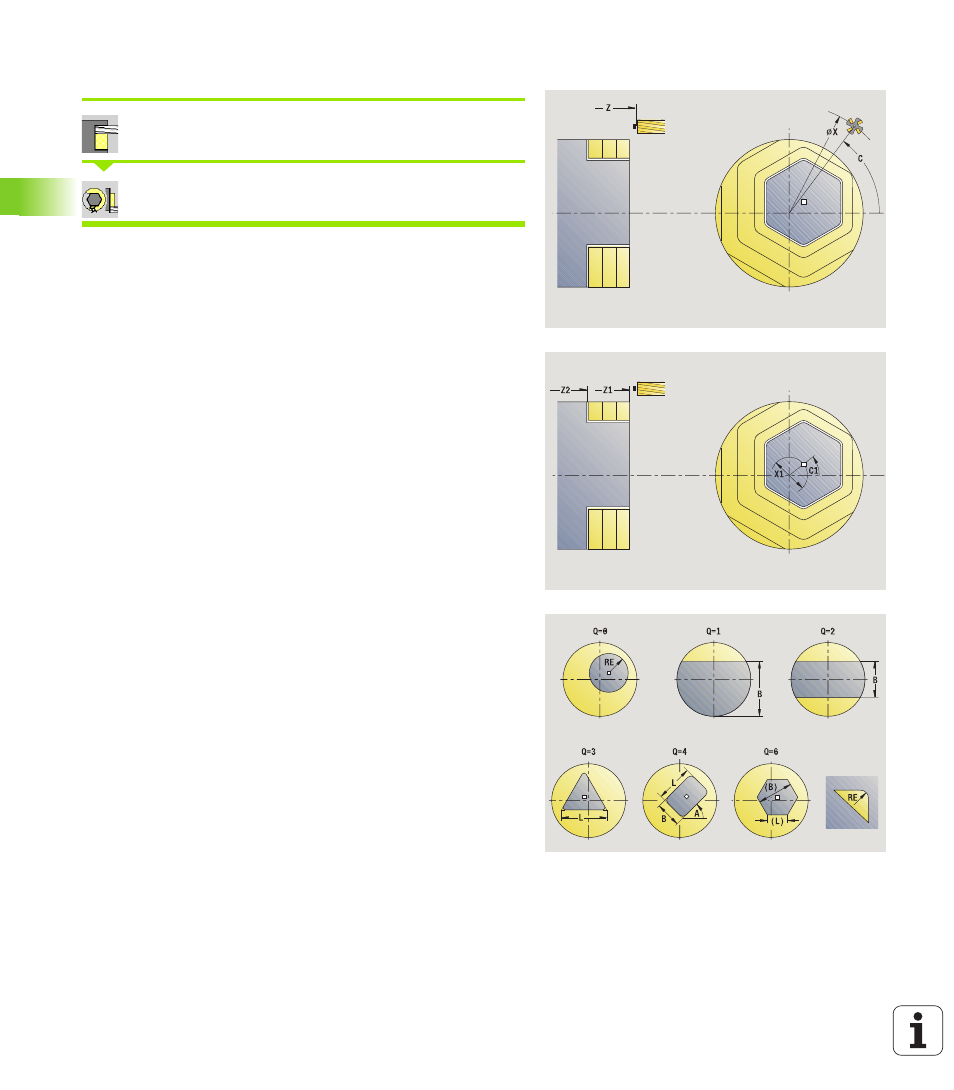

Фрезерование торца
Выберите Фрезерование
Выберите фрезерование торца
В зависимости от параметров цикл фрезерует на торцевой
поверхности:
одну или две поверхности (Q=1 или Q=2, B>0)
Прямоугольник (Q=4, L<>B)
Квадрат (Q=4, L=B)
Треугольник или многоугольник (Q=3 или Q>4, L<>0)
Окружность (Q=0, RE>0, L и B: нет ввода)
Параметры цикла (первое окно ввода)
X, Z
Начальная точка
C
Угол шпинделя (позиция оси C)
X1
Диаметр центра фигуры
C1
Угол центра фигуры (по умолчанию: угол шпинделя C
)
Z1
Верхняя грань фрезерования (по умолчанию: точка
старта Z)
Z2
Дно фрезерования
Q
Количество граней
Q=0: окружность
Q=1: одна плоскость
Q=2: две плоскости, смещенные на 180°
Q=3: треугольник
Q=4: прямоугольник, квадрат
Q>4: многоугольник
L
Длина грани
Прямоугольник: длина прямоугольника
Квадрат, многоугольник: длина грани
Многоугольник: L<0 диаметр вписанной окружности
Окружность: нет ввода
