HEIDENHAIN MANUALplus 620
439
5.12
Конт
ур
ы
т
о
рцов
ой
пов
ер
хно
сти
в
smart.T
u
rn
Линейный шаблон, торцовая поверхность
Эталонный размер ZR можно определить с помощью функции
"Выбор опорной плоскости"(смотри страница 431).
ICP генерирует:
Идентификатор раздела STIRN с параметром "Эталонный
размер". При вложенных контурах ICP генерирует только
идентификатор раздела.
G308 с параметрами "Имя контура" и "Глубина фрезерования"
или "Глубина сверления"(–1*BT).
G401 с параметрами шаблона.
G-функция и параметры фигуры/отверстия.
G309.
Исходные данные, торцовая поверхность
Ид. номер Имя контура
PT
Глубина фрезерования
ZR
Эталонный размер

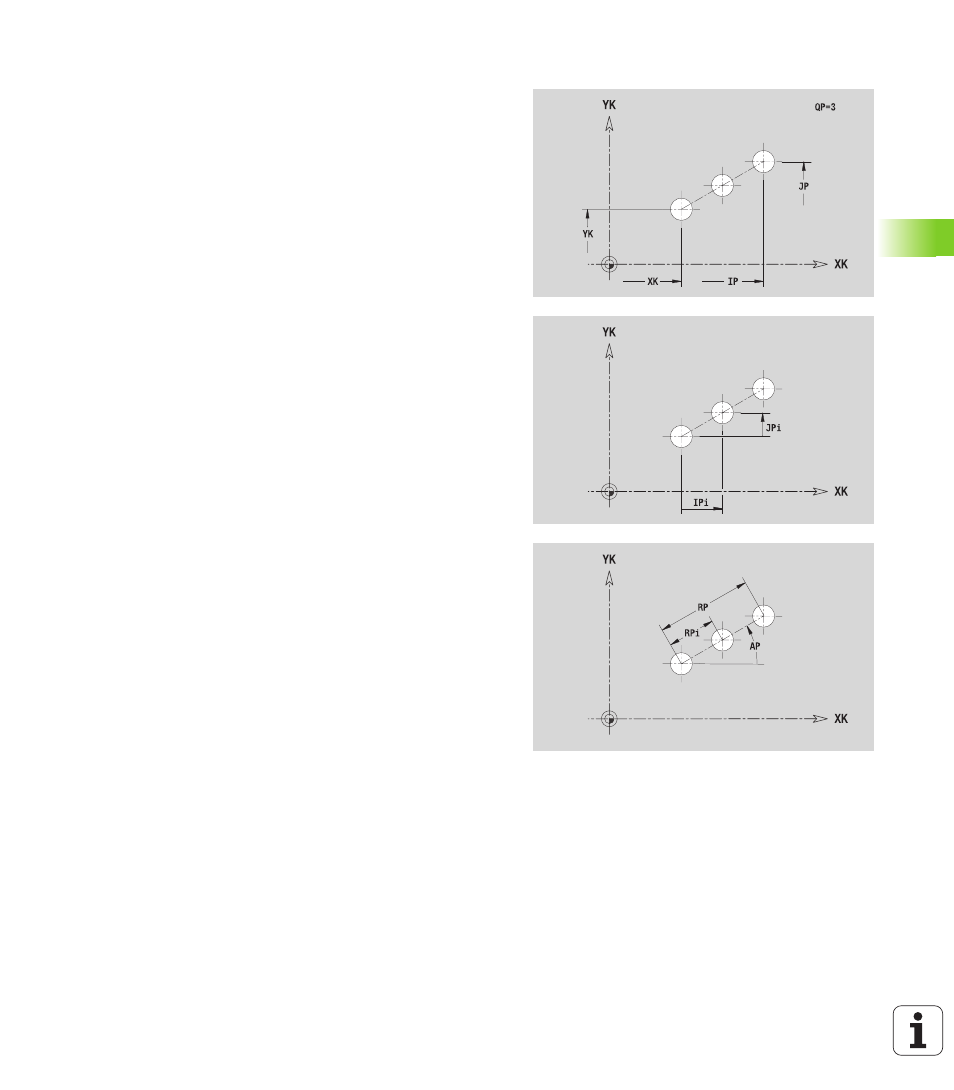

Параметры шаблона
XK, YK
1. точка шаблона (декартовы координаты)
QP
Количество точек шаблона
IP, JP
Конечная точка шаблона (декартовы координаты)
IPi, JPi
Расстояние между двумя точками шаблона (в
направлении XK, YK)
AP
Угол положения
RP
Общая длина шаблона
RPi
Расстояние между двумя точками шаблона
Параметры выбранной фигуры/отверстия
