ICP-программирование
5.13
Конт
ур
ы
пов
ер
хно
сти
обра
зу
ющей
в
smart.T
u
rn
Круговой шаблон, поверхность образующей
Исходные данные: (siehe „Исходные данные, поверхность
Исходные данные, поверхность образующей
ID
Имя контура
PT
Глубина фрезерования
XR
Эталонный диаметр

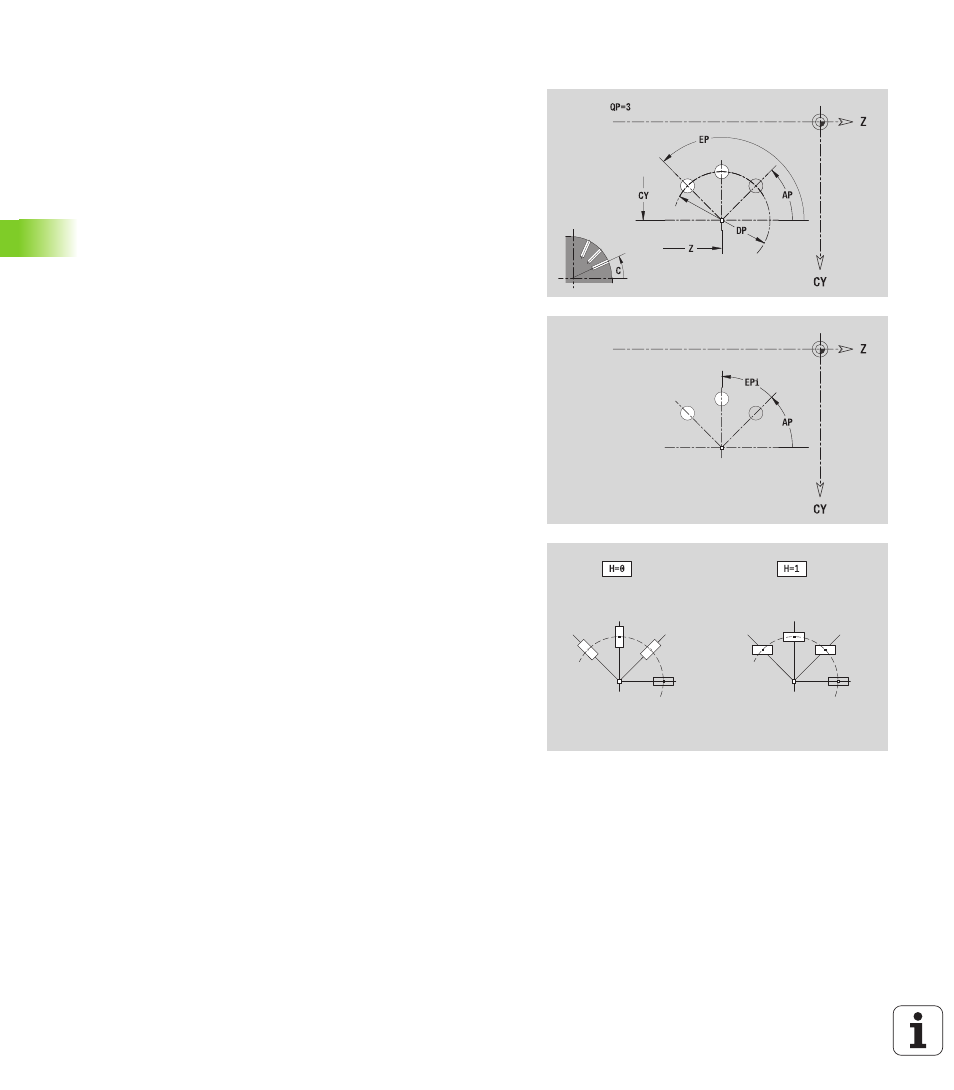

Параметры шаблона
Z
Центр шаблона
CY
Центр шаблона как размер отрезка (привязка:
диаметр XR)
C
Центральная точка шаблона (угол)
QP
Количество точек шаблона
DR
Направление вращения (по умолчанию: 0)
DR=0, без EP: отверстия на всей окружности
DR=0, с EP: деление на более длинной дуге окружности
DR=0, с EPi: знак перед EPi определяет направление
(EPi<0: по часовой стрелке)
DR=1, с EP: по часовой стрелке
DR=1, с EPi: по часовой стрелке (знак перед EPi не
имеет значения)
DR=2, с EP: против часовой стрелки
DR=2, с EPi: против часовой стрелке (знак перед EPi не
имеет значения)
DP
Диаметр шаблона
AP
Стартовый угол (по умолчанию: 0°)
