478
ICP-программирование
5.15
Конт
ур
ы
пл
о
ск
о
сти
YZ

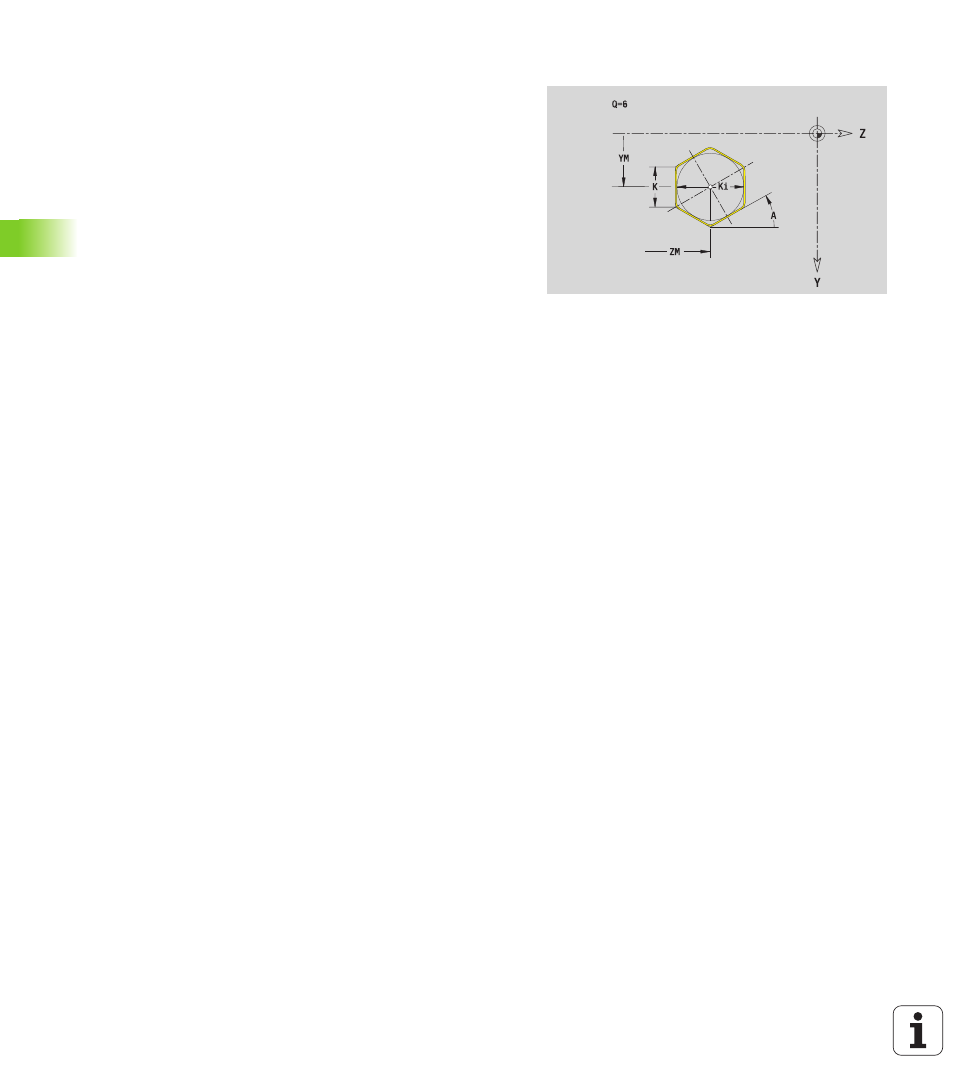

Многоугольник YZ-плоскости
Эталонный диаметр XR можно определить с помощью функции
"Выбор опорной плоскости"(смотри страница 431).
ICP генерирует:
Идентификатор раздела MANTEL_Y с параметрами "эталонный
диаметр" и "угол шпинделя". При вложенных контурах
идентификатор раздела отпадает.
G308 с параметрами "Имя контура" и "Глубина фрезерования".
G387 с параметрами фигуры.
G309.
Исходные данные YZ-плоскости
Ид. номер Имя контура
PT
Глубина фрезерования
C
Угол шпинделя
XR
Диаметр привязки
Параметры фигуры
YM, ZM
Центр фигуры
A
Угловое положение (привязка: ось X)
Q
Количество углов
K
Длина грани
Ki
Размер под ключ (диаметр вписанной окружности)
BR
Скругление
