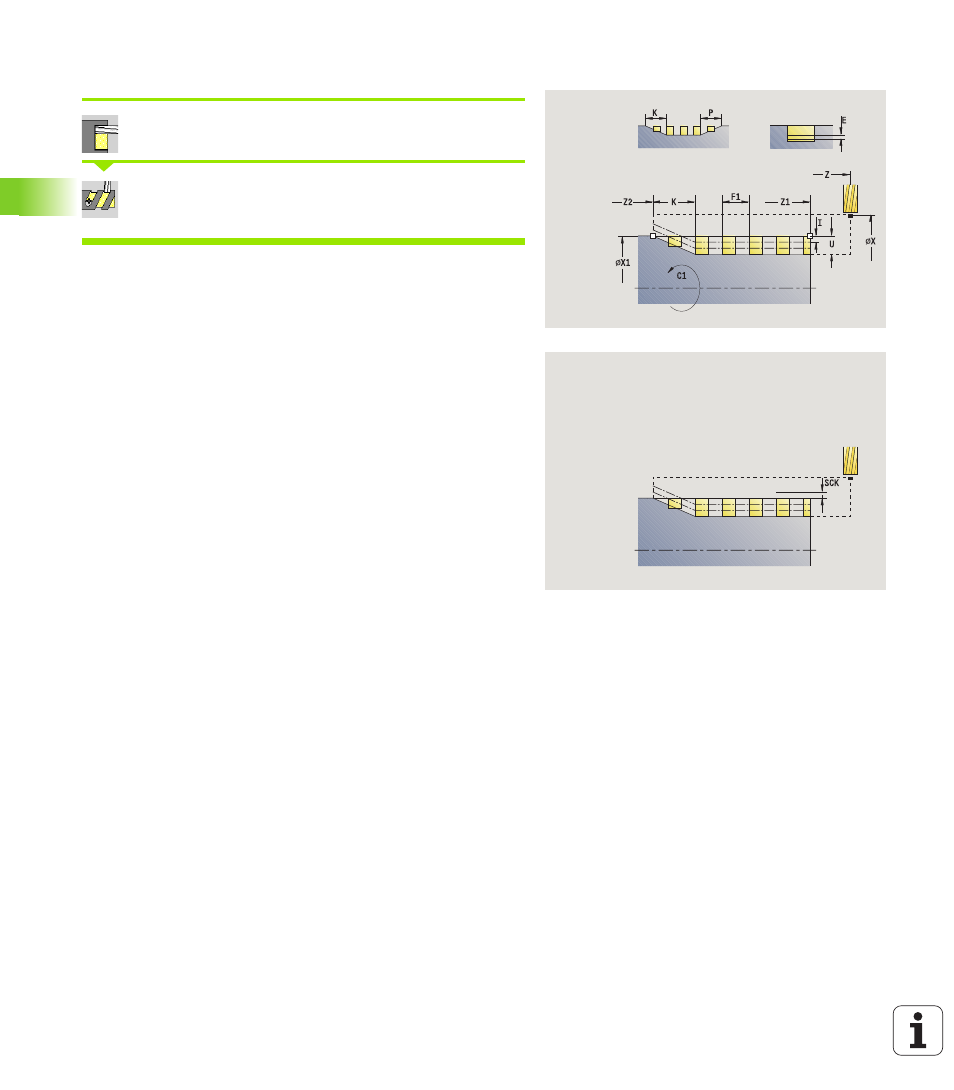

Круговое фрезерование винтовой канавки
Выберите Фрезерование
Выберите Фрезерование винтовой канавки
радиально
Цикл фрезерует винтовую канавку от стартовой точки резьбы до
конечной точки резьбы. Начальный угол задает начальную
позицию канавки. Ширина канавки соответствует диаметру
фрезы.
Параметры цикла
X, Z
Начальная точка
C Угол шпинделя (позиция оси C)
X1 Диаметр резьбы
C1 Начальный угол
Z1 Стартовая точка резьбы
Z2 Конечная точка резьбы
F1 Шаг резьбы
 F1 положительное: правая резьба
 F1 отрицательное: левая резьба
U Глубина резьбы
I Максимальная подача на врезание. Подачи на
врезание уменьшаются по следующей формуле до
>= 0,5 мм. Потом каждый подвод выполняется с 0,5
мм.
 Подвод 1: "I"
 Подвод = I * (1 – (n–1) * E)
E Уменьшение глубины прохода
P Длина захода (рампа в начале канавки)
K Длина захода (рампа в конце канавки)
G14 Точка смены инструмента (смотри страница 134)
T Номер места револьверной головки
Ид. номер Идентификационный номер (ID) инструмента
S
Частота вращения/Скорость резания
F Подача на оборот
D Число витков
SCK Безопасное расстояние в направлении врезания
(смотри страница 134)
MT M после T: М-функция, которая выполняется после
вызова инструмента Т.
MFS М в начале: М-функция, которая выполняется в
начале шага обработки.
