6.2 Окно моделирования
Настройка видов

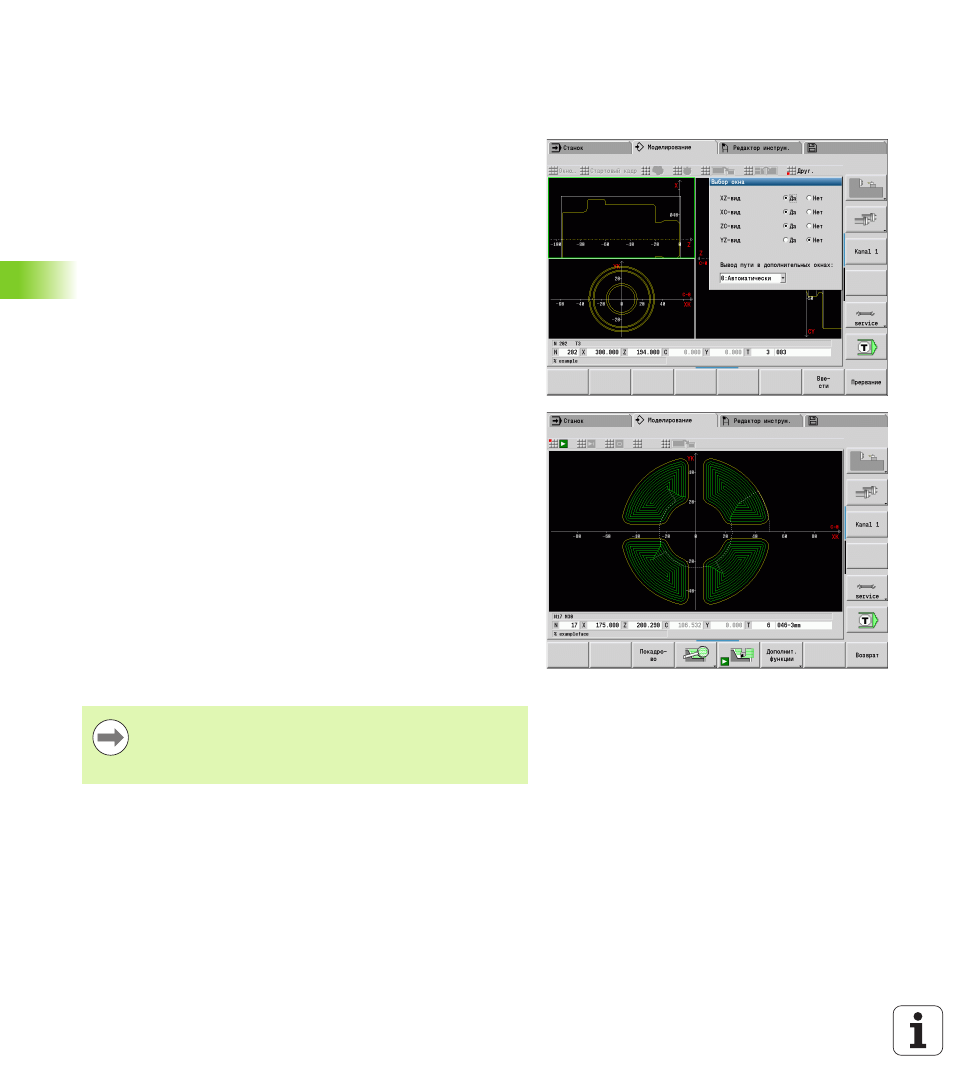

Описываемые ниже окна моделирования дают возможность,
помимо обработки точением, контролировать также операции
сверления и фрезерования.
 XZ-вид (вид токарной обработки): контур точения
изображается в системе координат XZ. При этом учитывается
конфигурация системы координат (держатель инструмента
перед/за центром вращения, вертикальный токарный станок).
 XC-вид (вид с торца): в качестве системы координат
изображается декартова система с обозначением осей XK (по
горизонтали) и YK (по вертикали). Положение угла C=0°,
находится на оси XK, положительным направлением вращения
считается вращение против часовой стрелки.
 ZC-вид (образующая): изображение контура и путей
перемещения ориентируется по позиции на "развертке
образующей" и по Z-координатам. Верхние/нижние линии этой
"заготовки" соответствуют позиции угла C=–180°/+180°. Все
операции сверления и фрезерования отображены в пределах
диапазона –180° до +180°.
 Программа циклов или DIN-программа с определением
заготовки: основой для "Развертки заготовки" являются
размеры запрограммированной заготовки.
 Программа циклов или DIN-программа с определением
заготовки: основой для "Развертки заготовки" являются
размеры стандартной заготовки (парметр пользователя:
"Моделирование > Задание стандартного размера заготовки.
 Отдельный цикл или режим обучения: основой для
"Развертки заготовки" является фрагмент заготовки, который
описывается этим циклом (Z-растяжение и ограничительный
диаметр X).
 YZ-вид (вид сбоку): отображение контура и пути перемещения
осуществляется в плоскости YZ. При этом учитываются
исключительно координаты Y и Z, а не позиция шпинделя.
Окна торца и образующей функционируют при
"жесткой" позиции шпинделя. При обточке заготовки
токарным станком функция моделирования
перемещает инструмент.
