HEIDENHAIN MANUALplus 620 171
4.4
Цик
л
ы
обрабо
тки
рез
ание

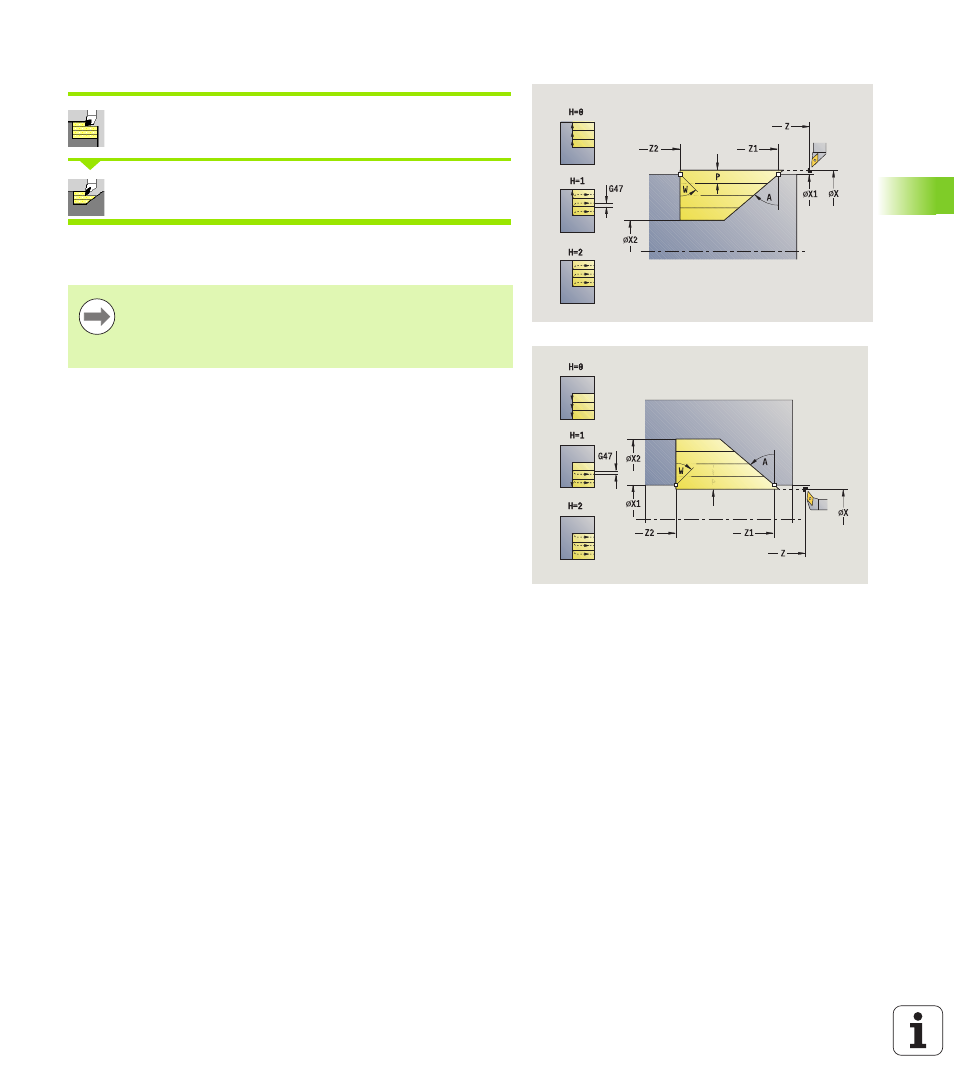

м Снятие стружки, продольное врезание
Выберите Циклы обработки резанием продольные/
поперечные
Выберите Продольное врезание
Цикл производит черновую обработку описанной через стартовую
точку, конечную точку и угол врезания области.
Тип обработки для доступа к технологических базе данных:
черновая обработка
 Инструмент врезается под максимально возможным
углом, остаточный материал оставляется.
 Чем больше наклон погружения инструмента, тем
больше уменьшение подачи (максимально 50%).
Параметры цикла
X, Z
Начальная точка
X1, Z1 Начальная точка контура
X2, Z2 Конечная точка контура
P Глубина врезания: максимальная глубина врезания
H Сглаживание контура
 0: с каждым проходом
 1: с последним проходом
 2: без сглаживания контура
A Угол врезания (диапазон: 0° <= A < 90°; по
умолчанию: 0°)
W Конечный угол – наклон в конце контура
(диапазон: 0° <= W < 90°)
G47 Безопасное расстояние (смотри страница 134)
G14 Точка смены инструмента (смотри страница 134)
T Номер места револьверной головки
Ид. номер Идентификационный номер (ID) инструмента
S Частота вращения/Скорость резания
F Подача на оборот
MT M после T: М-функция, которая выполняется после
вызова инструмента Т.
MFS М в начале: М-функция, которая выполняется в
начале шага обработки.
MFE М в конце: М-функция, которая выполняется в конце
шага обработки.
WP Индикация того, каким шпинделем заготовки будет
отрабатываться цикл (зависит от станка)
 Главный привод
 Противошпиндель для обработки задней
поверхности
