Режим работы "Станок"
3.6
Из
мерение
инстр
умента

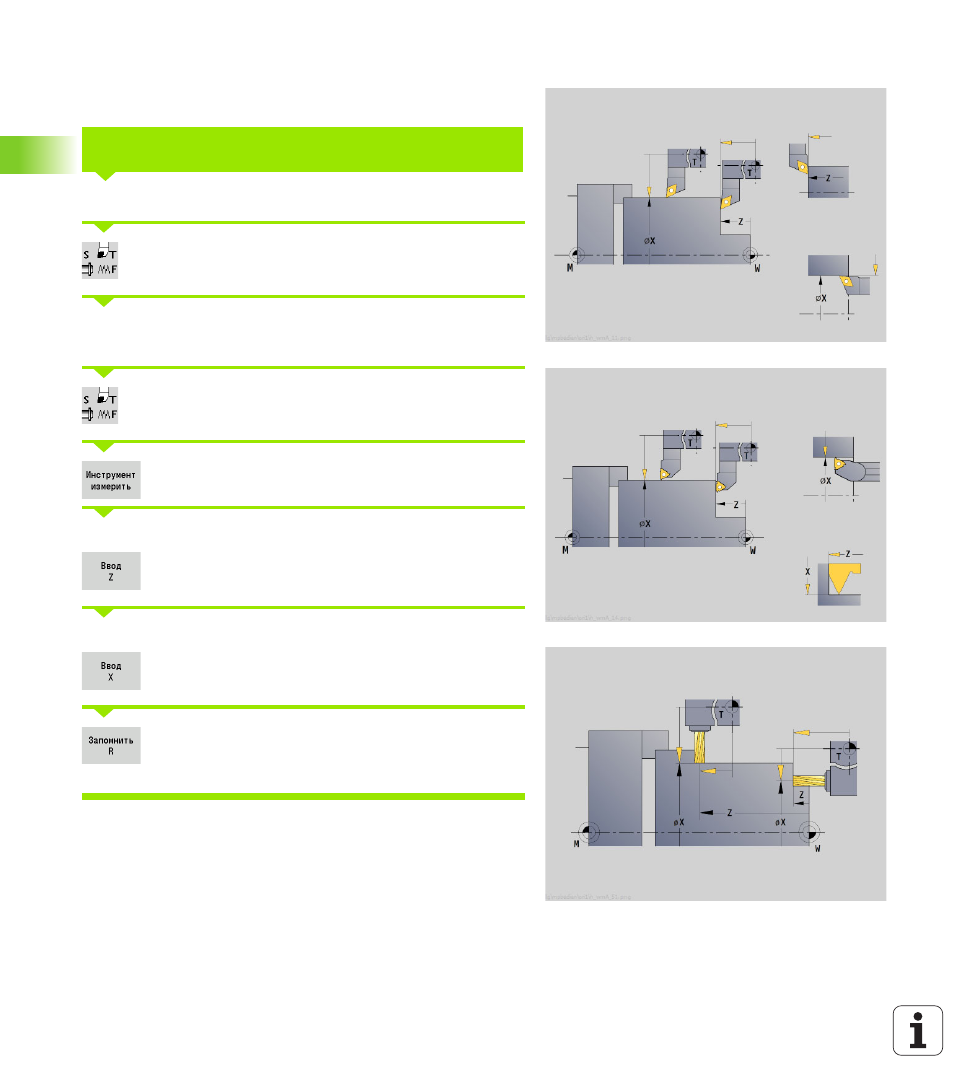

Касание
При "Касании" определяются размеры относительно измеренного
инструмента.
Запись измеряемого инструмента в таблицу инструментов.
Зарядите измеренный инструмент и введите T-
номер в TSF-диалоге.
Поверните торцевую поверхность и определите ее в качестве
нулевой точки заготовки.
Вернитесь к TSF-диалогу, замените измеряемый
инструмент.
Активируйте Измерение инструмента
Касание торцевой поверхности.
Введите и сохраните "0" в качестве координаты
точки измерения Z (нулевая точка заготовки).
Поверните измеряемый диаметр.
Введите и сохраните размер диаметра как
координату точки измерения X.
Для токарных инструментов введите радиус
режущей кромки и примените его для таблицы
инструментов.
ОПРЕДЕЛЕНИЕ РАЗМЕРОВ ИНСТРУМЕНТОВ ПУТЕМ
КАСАНИЯ
