296 программирование циклов
4.6
Цик
л
ы
резьбы
и
выт
о
чки

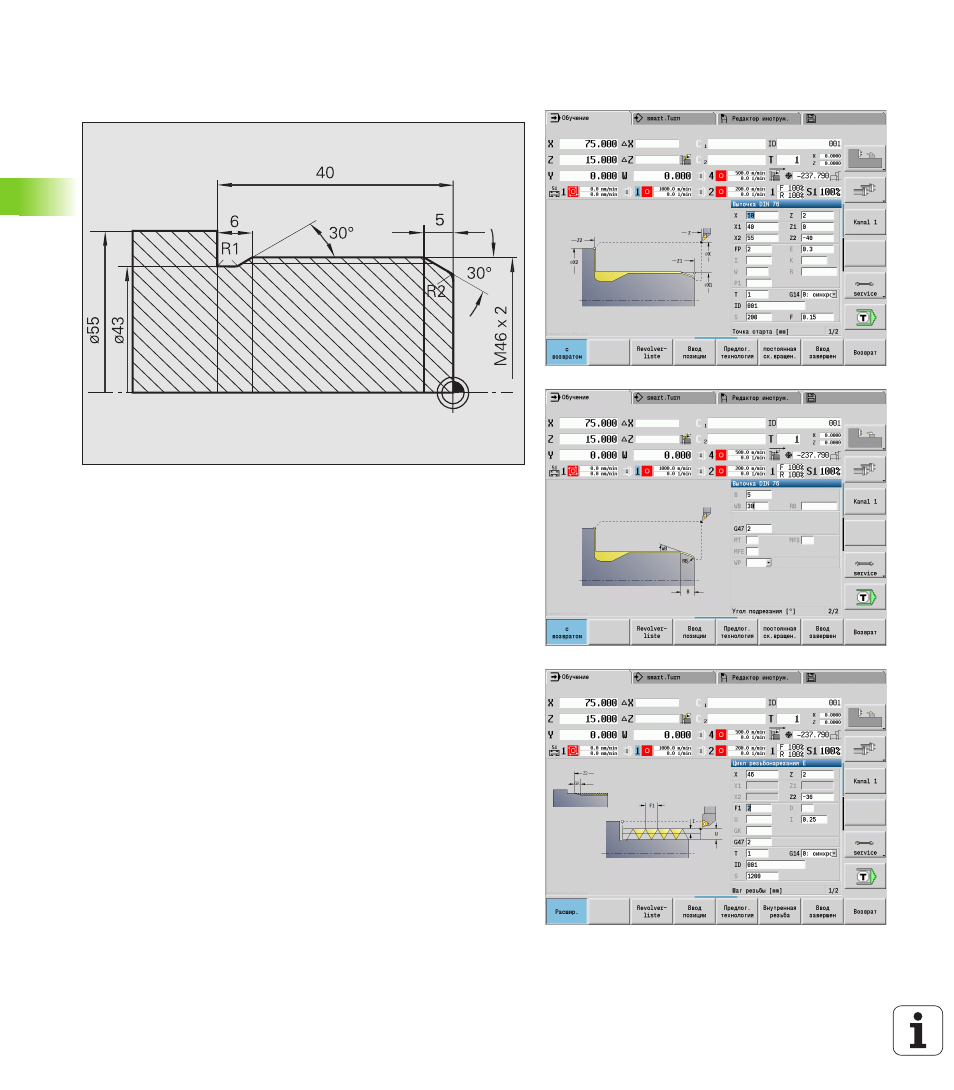

Примеры циклов резьбы и выточки
Наружная резьба и выточка резьбы
Обработка выполняется в два этапа. Выточка резьбы DIN 76
производит выточку и надрез резьбы. После этого цикл резьбы
изготавливает резьбу.
1 шаг
Программирование параметров выточки и нареза резьбы в двух
окнах ввода.
Данные инструмента
 Токарный инструмент (для наружной обработки)
 WO = 1 – ориентация инструмента
 A = 93° – установочный угол
 B = 55° – угол при вершине
2 шаг
Цикл нареза резьбы (продольно) в расширенном режиме нарезает
резьбу. Параметры цикла задают глубину резьбы и
распределение проходов.
Данные инструмента
 Инструменты для нарезания резьбы (для наружной обработки)
 WO = 1 – ориентация инструмента
