1.8 Размеры инструмента
Для позиционирования осей и расчета компенсации радиуса
режущих кромок, для расчета распределения резания в циклах и
т.д. MANUALplus необходимы данные об инструментах.
Длина инструмента
Все запрограммированные и отображаемые значения положения
привязаны к расстоянию между вершиной инструмента и нулевой
точкой загатовки. Внутри системы известно только абсолютное
положение держателя инструмента (суппорта). Для определения
и отображения позиции вершины инструмента MANUALplus

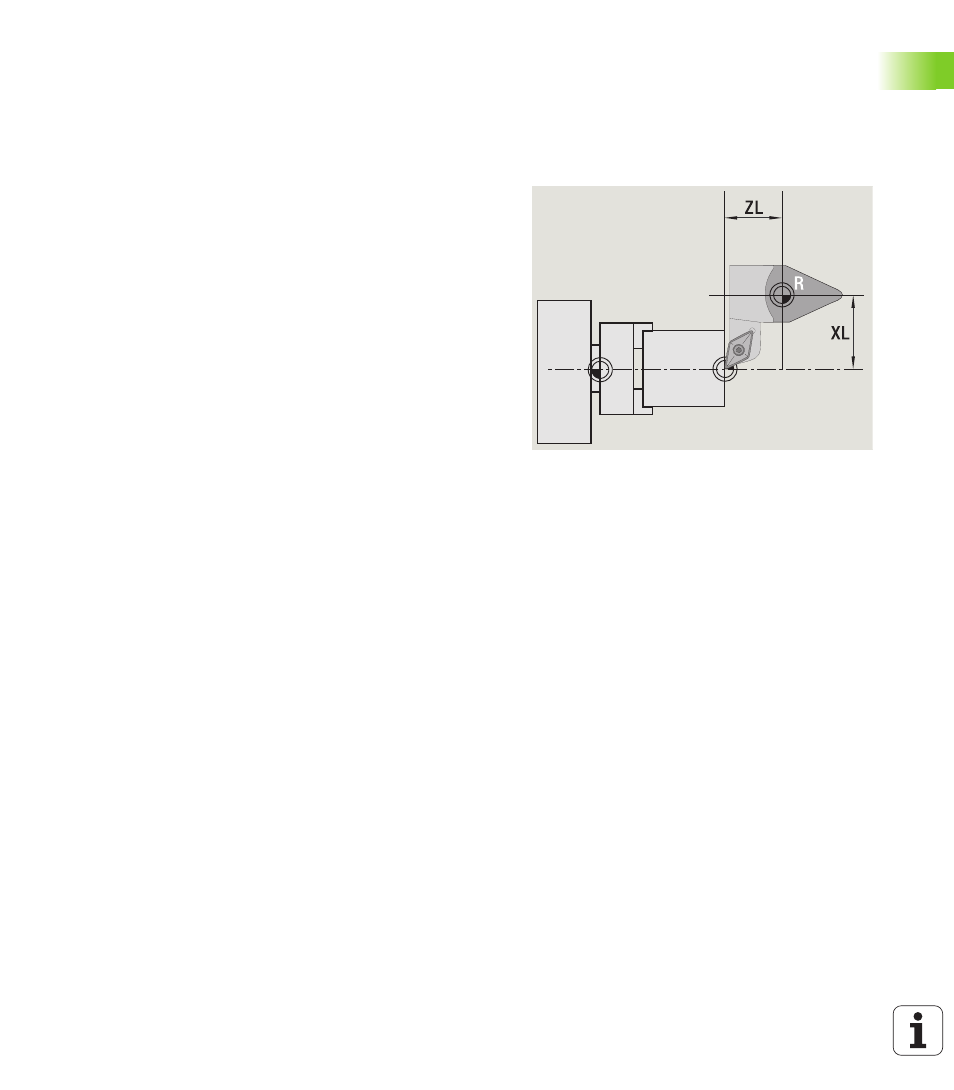

необходимы размеры XL и ZL (смотри рисунок).
Коррекция инструмента
Режущая кромка инструмента изнашивается при резании. Для
компенсации этого износа MANUALplus использует коррекцию.
Управление значениями коррекции выполняется независимо от
длины. Система прибавляет эти значения к длине.
