Инструкция по эксплуатации HEIDENHAIN SW 54843x-02
Страница 408
408
ICP-программирование
5.8
Эл
ем
ен
ты
ко
н
тур
а
то
ч
е
н
и
я

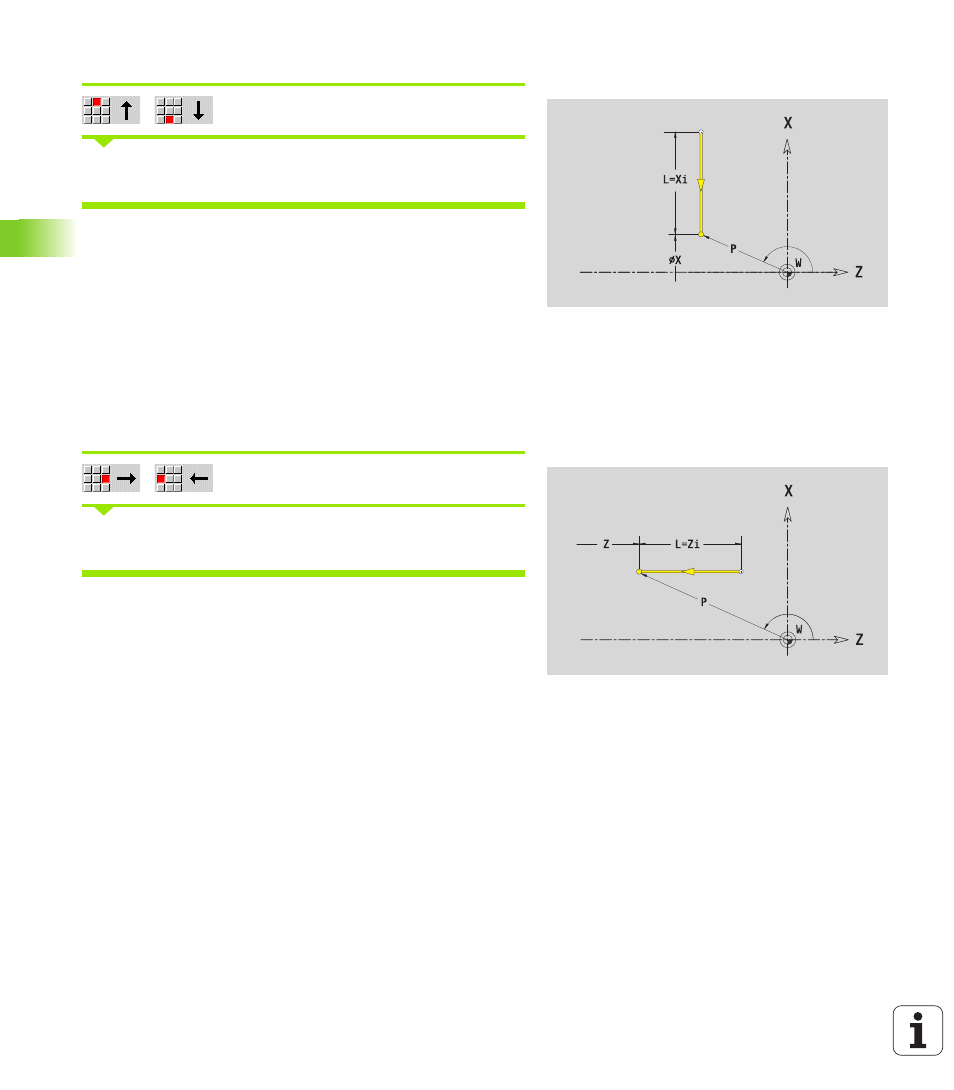

Вертикальные линии
Выберите направление линии
Задайте размеры линии и переход к следующему элементу
контура.
ICP генерирует G1 в smart.Turn.
Горизонтальные линии
Выберите направление линии
Задайте размеры линии и переход к следующему элементу
контура.
ICP генерирует G1 в smart.Turn.
Параметры
X
Целевая точка
Xi
Центральная точка, инкрементальная (расстояние
стартовая точка – целевая точка)
W
Целевая точка, полярная (угол)
P
Целевая точка, полярная (радиус)
L
Длина линии
U, F, D, FP, IC, KC, HC: см. Атрибуты обработки Страница 379
Параметры
Z
Целевая точка
Zi
Целевая точка, инкрементальная (расстояние
стартовая точка – целевая точка)
W
Целевая точка, полярная (угол)
P
Целевая точка, полярная (радиус)
L
Длина линии
U, F, D, FP, IC, KC, HC: см. Атрибуты обработки Страница 379
