HEIDENHAIN MANUALplus 620 251
4.5
Цик
л
ы
прорезки

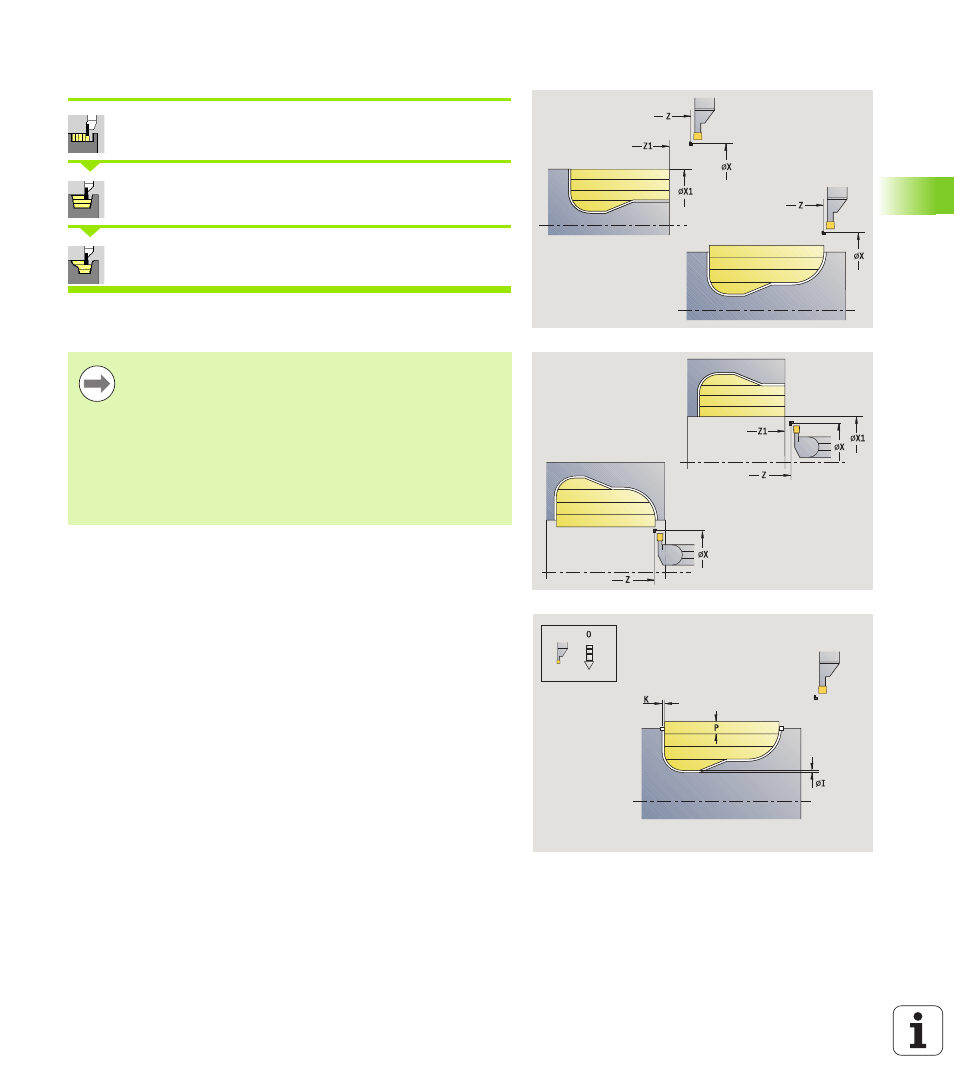

Прорезное точение ICP радиально
Выберите Циклы прорезки
Выберите Прорезное точение
Выберите Прорезное точение радиальное
Цикл поизводит нарезку стружки на определенной области (см.
также “Токарная прорезка” на странице 235).
Определяйте при
 падающих контурах стартовую точку – не
начальную точку заготовки. Цикл производит
нарезку стружки описанной через стартовую точку и
ICP-контур области с учетом припусков.
 падающих контурах стартовую точку и начальную
точку заготовки. Цикл производит нарезку стружки
описанной через начальную точку и ICP-контур
области с учетом припусков.
Параметры цикла
X, Z
Начальная точка
X1, Z1 Начальная точка заготовки
FK ICP-готовая деталь: имя обрабатываемого контура
P Глубина врезания: максимальная глубина врезания
ET Глубина прорези, на которую подается подача на
один ход.
O Подача врезания (по умолчанию: активная подача)
I, K В чистовой шлифовке перед дальнейшей
обработкой учитывается припуск в X и Z
SX, SZ Ограничения прохода (смотри страница 134)
B Ширина смещения (по умолчанию: 0)
U Токарная обработка в одном направлении (значение
по умолчанию: 0)
 0: двунаправленная
 1: однонаправленная (направление: смотри
вспомогательный рисунок)
G14 Точка смены инструмента (смотри страница 134)
A Начальный угол определяет область обработки
начальной точки контура
W Конечный угол определяет область обработки
конечной точки контура
