HEIDENHAIN MANUALplus 620 363
4.9
Ша
б
л
он
св
ер
л
ения
и
фрез
еров
ания

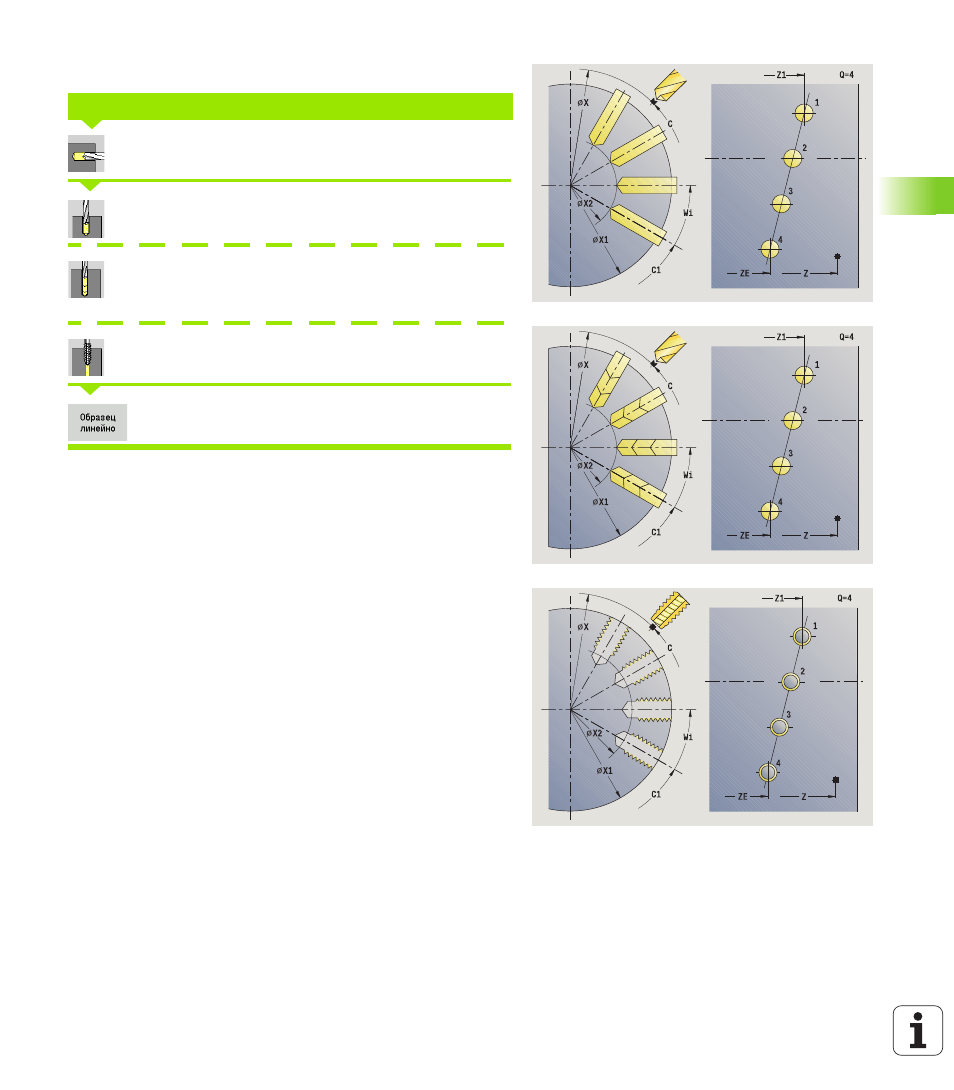

Линейный шаблон сверления радиально
Выберите Сверление
Выберите Сверление радиальное
Выберите Сверление глубоких отверстий
радиальное
Выберите Нарезание резьбы радиальное
Активируйте клавишу Softkey Шаблон линейный
Шаблон линейный подключается при циклах сверления для
создания шаблона сверления с равномерными промежутками на
одной линии на боковой поверхности.
Позиции шаблона задаются при помощи конечной точки шаблона
и приращения угла или приращения угла и количества отверстий.
Дополнительно необходимы параметры сверления.
ЛИНЕЙНЫЙ ШАБЛОН СВЕРЛЕНИЯ РАДИАЛЬНО
Параметры цикла
X, Z
Начальная точка
C Угол шпинделя (позиция оси C) – (по умолчанию:
текущий угол шпинделя)
Q Количество отверстий
Z1 Стартовая точка шаблона (позиция 1-ого отверстия)
ZE Конечная точка шаблона (по умолчанию: Z1)
C1 Угол 1 отверстия (начальный угол)
Wi Приращение угла (расстояние) – (по умолчанию:
отверстия/обработка фрезерованием распределяются
на равных расстояниях на окружности)
