Отработка цикла
1 расчет распределения проходов
2 подвод из начальной точки для первого прохода
3 врезание (обработка прорезанием)
4 снятие стружки перпендикулярно направлению прорезания
(обработка точением)
5 повтор 3...4 до достижения конечной точки Х2, Z2
6 перемещение параллельно оси к точке старта
7 перемещение в соответствии с настройкой G14 к точке смены
инструмента
Прорезное точение аксиальное
Выберите Циклы прорезки
Выберите Прорезное точение
Выберите Прорезное точение аксиальное

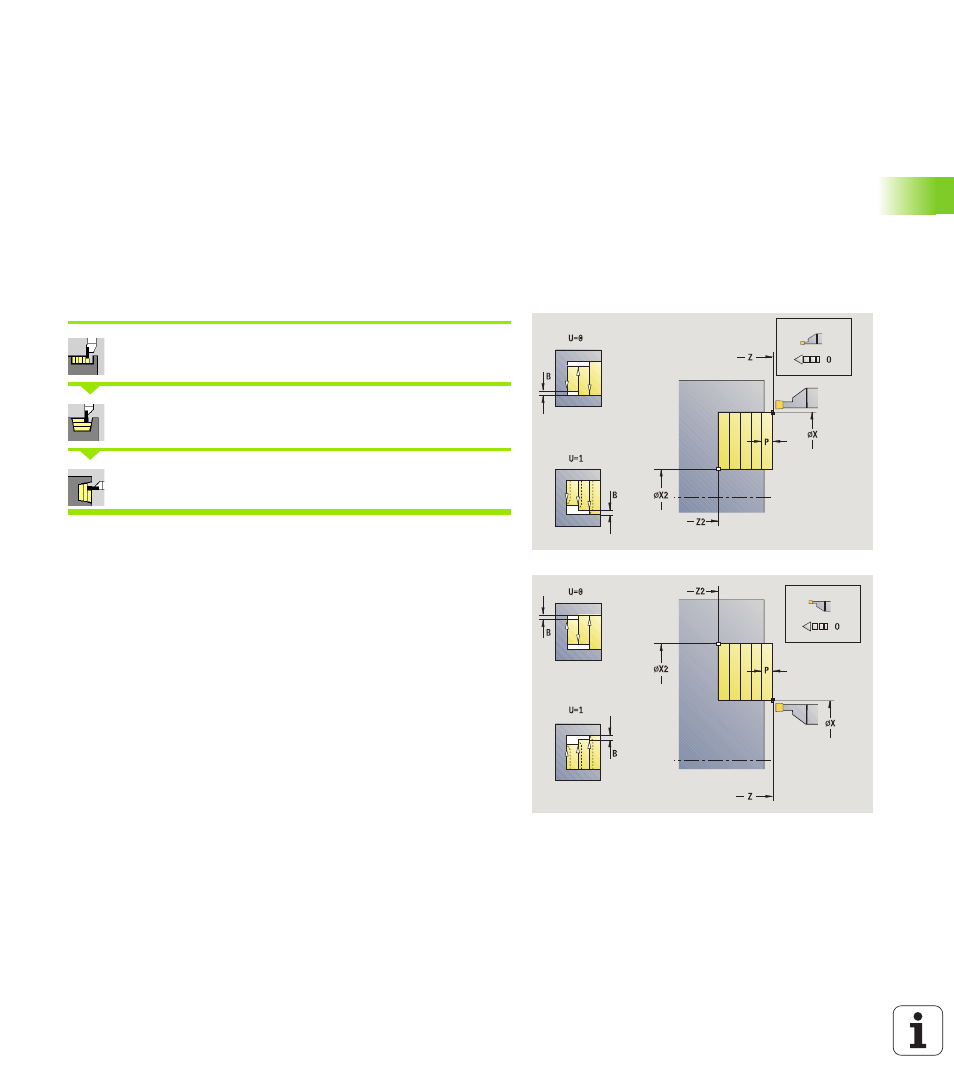

Цикл выполняет снятие стружки с описанного через начальную
точку и конечную точку контура прямоугольника.
Параметры цикла
X, Z
Начальная точка
X2, Z2
Конечная точка контура
P
Глубина врезания: максимальная глубина врезания
O
Подача врезания (по умолчанию: активная подача)
B
Ширина смещения (по умолчанию: 0)
U
Токарная обработка в одном направлении (значение
по умолчанию: 0)
0: двунаправленная
1: однонаправленная
G47
Безопасное расстояние (смотри страница 134)
G14
Точка смены инструмента (смотри страница 134)
T
Номер места револьверной головки
Ид. номер Идентификационный номер (ID) инструмента
S
Частота вращения/Скорость резания
F
Подача на оборот
MT
M после T: М-функция, которая выполняется после
вызова инструмента Т.
MFS
М в начале: М-функция, которая выполняется в
начале шага обработки.
