HEIDENHAIN MANUALplus 620 241
4.5
Цик
л
ы
прорезки

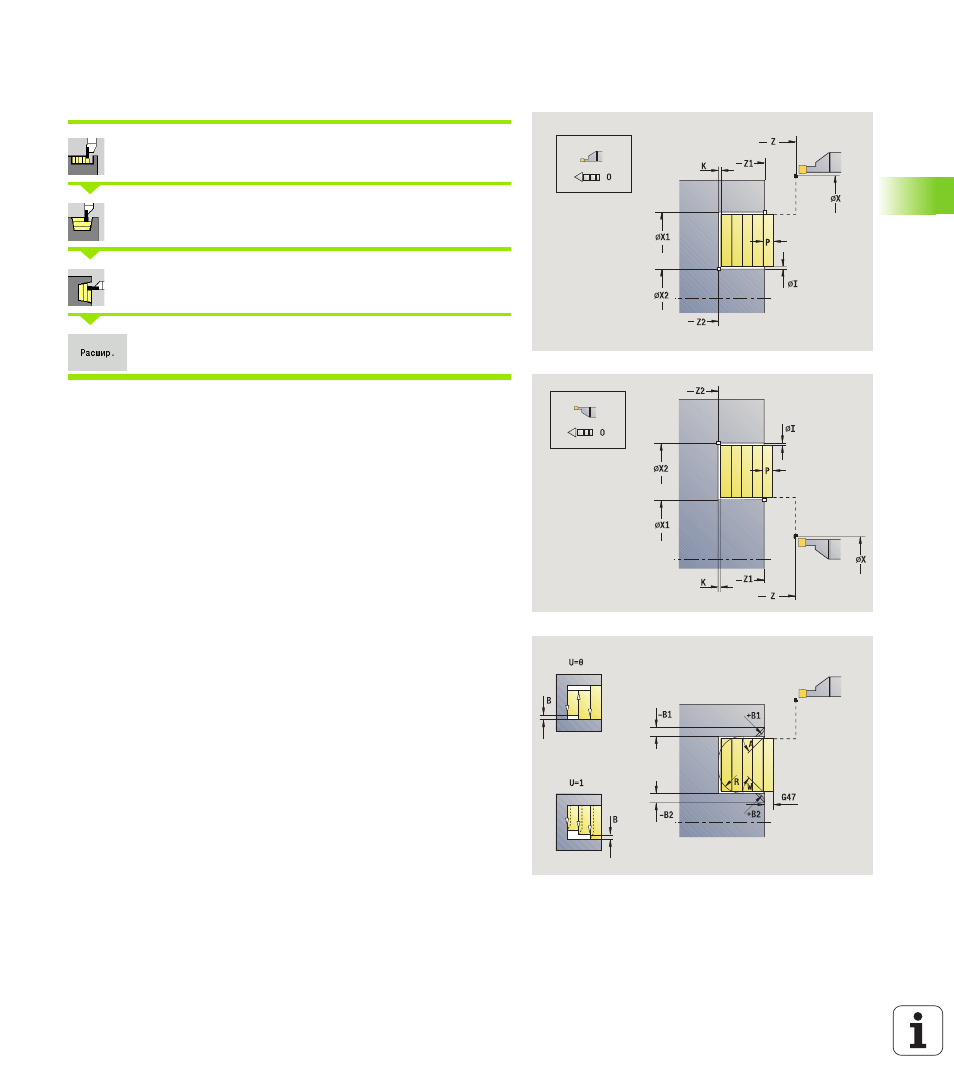

Токарная прорезка аксиально – Расширенный
режим
Выберите Циклы прорезки
Выберите Прорезное точение
Выберите Прорезное точение аксиальное
Активируйте клавишу Softkey Расширенный
Цикл снимает стружку с описанной через начальную точку X1/
стартовую точку Z и конечную точку контура области с учетом
припусков (см. также “Токарная прорезка” на странице 235).
Параметры цикла
X, Z
Начальная точка
X1, Z1 Начальная точка контура
X2, Z2 Конечная точка контура
P Глубина врезания: максимальная глубина врезания
O Подача врезания (по умолчанию: активная подача)
I, K Припуск X, Z
A Начальный угол (диапазон: 0° <= A < 90°)
W Конечный угол (область (0° <= W < 90°))
R Скругление
G14 Точка смены инструмента (смотри страница 134)
T Номер места револьверной головки
Ид. номер Идентификационный номер (ID) инструмента
S
Частота вращения/Скорость резания
F Подача на оборот
B1, B2 Фаска/скругление (B1 начало контура; B2 конец
контура)
 B>0: радиус скругления
 B<0: ширина фаски
B Ширина смещения (по умолчанию: 0)
U Токарная обработка в одном направлении (значение
по умолчанию: 0)
 0: двунаправленная
 1: однонаправленная
G47 Безопасное расстояние (смотри страница 134)
