142
программирование циклов
4.3
Цик
л
ы
от
д
ел
ь
н
ы
х
про
хо
д
ов
Поперечная линейная обработка
Выберите Отдельные проходы
Выберите Поперечную линейную обработку
Выкл: инструмент останавливается в конце
цикла
Вкл: инструмент возвращается к точке старта
Поперечная линейная обработка
Инструмент перемещается на подаче от стартовой точки к
конечной точке Х2 и остается там в конце цикла.

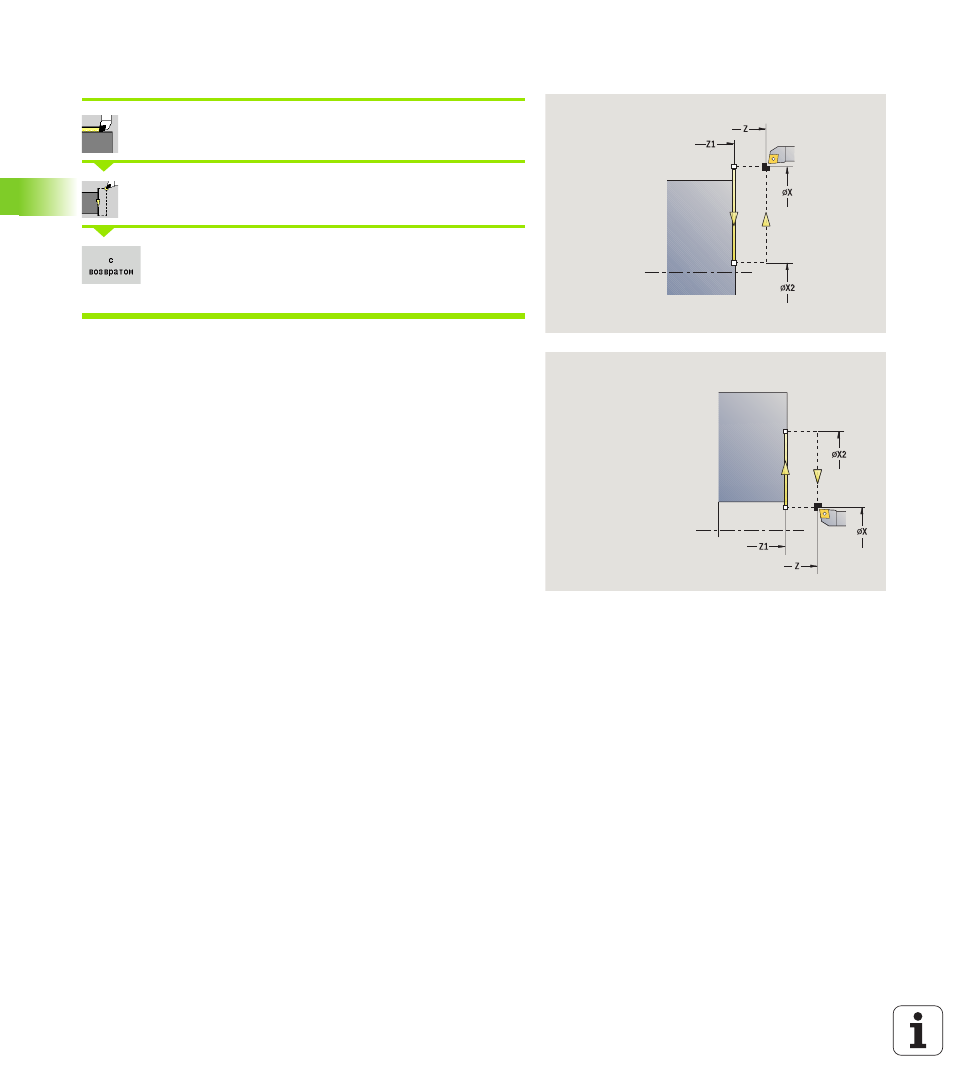

Контур, линейно, поперечно (с возвратом)
Инструмент подъезжает, делает поперечный проход и
возвращается в конце цикла к стартовой точке (см. рисунок).
Тип обработки для доступа к базе технологических данных:
чистовая обработка
Отработка цикла "с возвратом"
1 перемещение из стартовой точки к начальной точке Z1
2 перемещение на подаче к конечной точке Х2
3 поднятие и возврат параллельно оси в точку старта
Параметры цикла
X, Z
Начальная точка
Z1
Начальная точка контура (при "с возвратом")
X2
Конечная точка контура
T
Номер места револьверной головки
G14
Точка смены инструмента (при "с возвратом")
Ид. номер Идентификационный номер (ID) инструмента
S
Частота вращения/Скорость резания
F
Подача на оборот
MT
M после T: М-функция, которая выполняется после
вызова инструмента Т.
MFS
М в начале: М-функция, которая выполняется в
начале шага обработки.
MFE
М в конце: М-функция, которая выполняется в конце
шага обработки.
WP
Индикация того, каким шпинделем заготовки будет
отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней
поверхности
