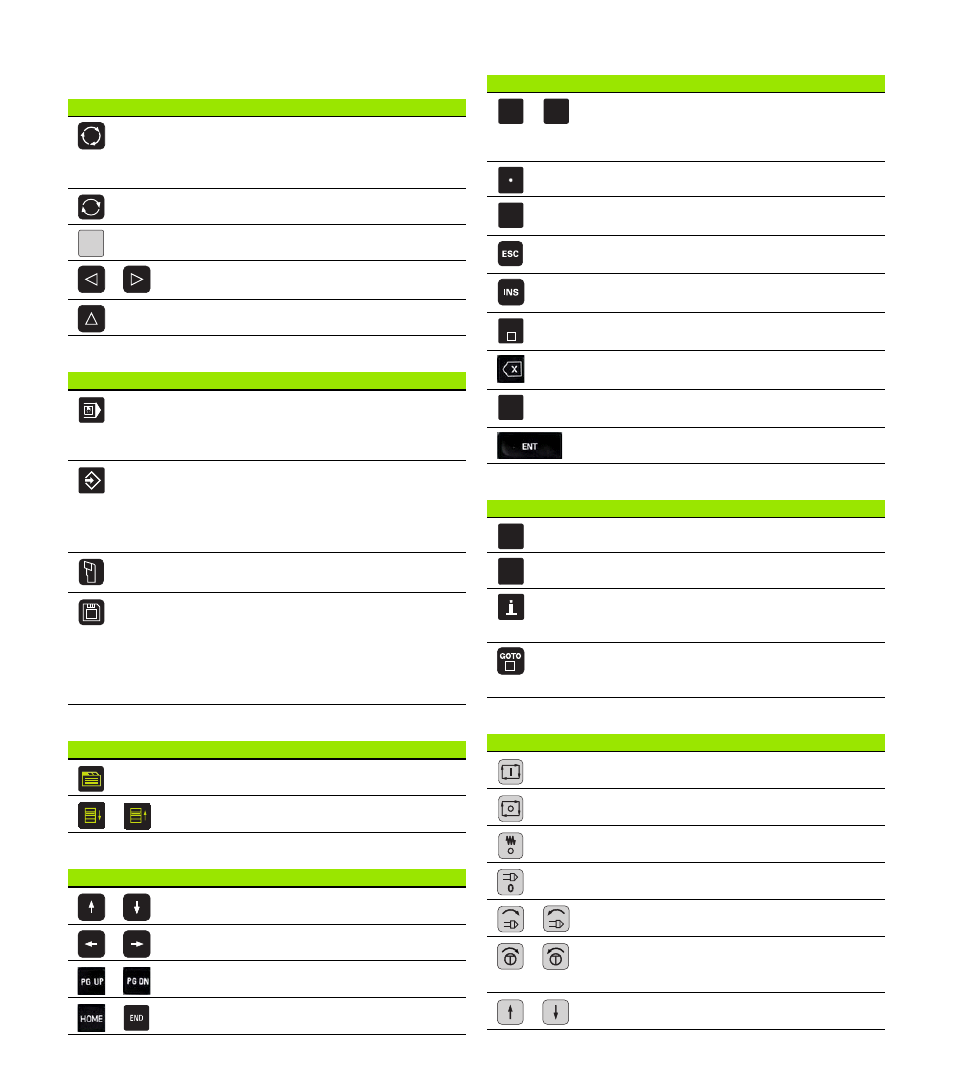

Элементы управления MANUALplus
Элементы управления дисплея
Кнопки режимов работы
Кнопки smart.Turn
Кнопки навигации
Блок кнопок с цифрами
Специальные кнопки
Станочный пульт
Кнопка
Функция
Переключение между отображением
вспомогательной графики для обработки
внутри или снаружи (только для
программирования циклов)
Без функции
Softkey: выбор функции на дисплее
Перемещение в меню Softkey влево /
вправо
Переход к следущему разделу в PLC-меню
Кнопка
Функция
Режимы работы станка:
режим ручного управления
отработка программы
Режимы программирования:
smart.Turn
DINplus
DIN/ISO
Данные инструмента и технологические
данные
Структурирование:
параметры
структурирование данных
передача
диагностика
Кнопка
Функция
Переход к следующей форме
К следующей / предыдущей группе
Кнопка
Функция
Курсор вверх / вниз
Курсор влево / вправо
Страница экрана (диалога) вперед / назад
К началу / концу программы (списка)
Кнопка
Функция
Кнопки с цифрами 0-9:
ввод цифр
Управление меню
Десятичная точка
Переключение между положительными и
отрицательными значениями
Кнопка Escape: отмена диалога и выход в
меню
Кнопка вставить: OK в диалогах и новые
NC-кадры в редакторе
Удаление блока: удаляет выделенный
блок
Возврат на символ: удаляет символ слева
от курсора
Кнопка CE: удаляет сообщение об ошибке
в режиме работы Станок
Ввод: подтверждает ввод данных
Кнопка
Функция
Кнопки ошибки: открывает окно ошибки
Запуск встроенного калькулятора
Кнопка Инфо: отображает
дополнительную информацию в
редакторе параметров
Активация специальных функций, как
альтернативный ввод или альфа-
клавиатура
Кнопка
Функция
Старт цикла
Стоп цикла
Подача стоп
Шпиндель стоп
Шпиндель вкл – M3/M4-направление
Шпиндель "пошагово" – M3/M4-
направление. Шпиндель вращается до тех
пор, пока вы нажимаете на кнопку
Клавиши направления +X/–X
0
9
+
/
DEL
CE
ERR
CALC
