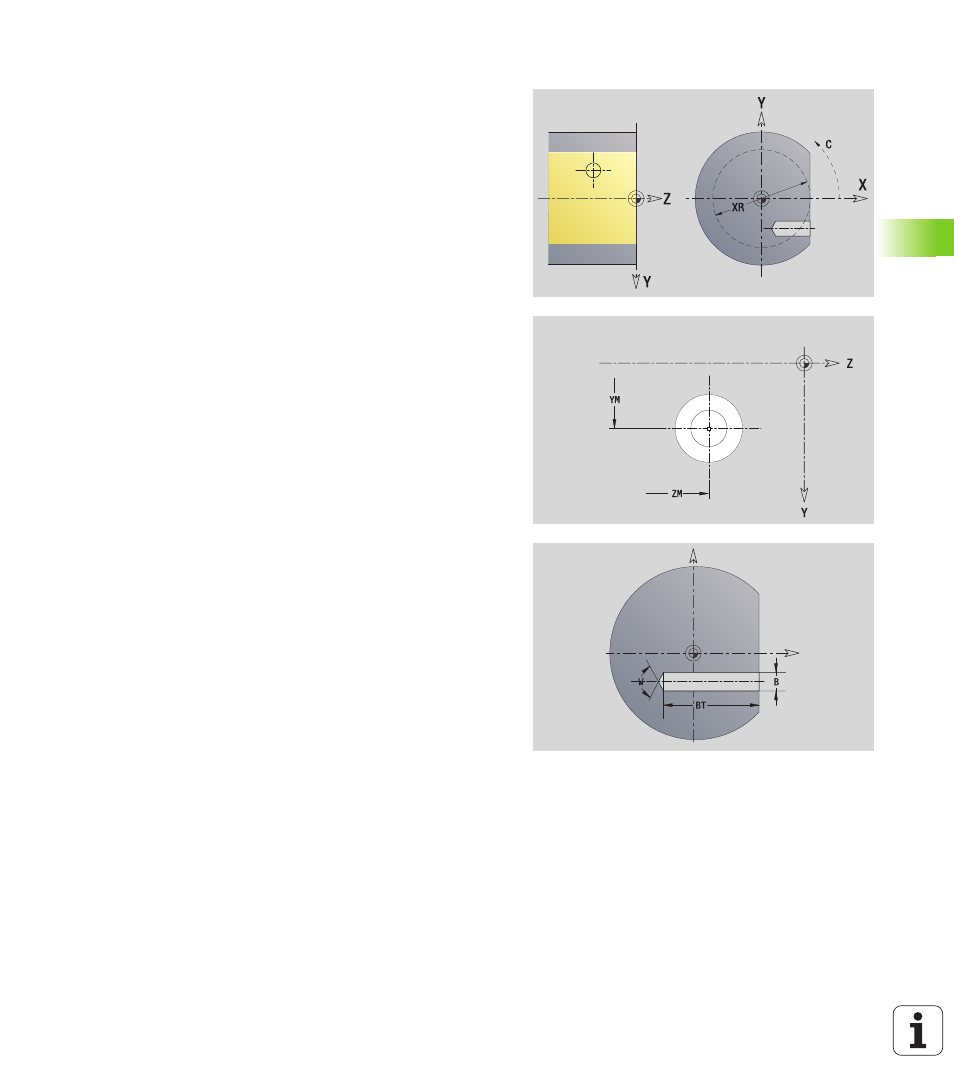

Отверстие YZ-плоскости
Этой функцией определяется операция сверления отдельного
отверстия, которая может содержать следующие элементы:
 Центрирование
 Сверление кольцевым сверлом
 Зенкование
 Резьба
Эталонный диаметр XR можно определить с помощью функции
"Выбор опорной плоскости"(смотри страница 431).
ICP генерирует:
 Идентификатор раздела MANTEL_Y с параметрами "эталонный
диаметр" и "угол шпинделя". При вложенных контурах
идентификатор раздела отпадает.
 G308 с параметрами "Имя контура" и "Глубина сверления"
(-1*BT).
 G380 с параметрами отверстия.
 G309.
Исходные данные отверстия
ID
Имя контура
C Угол шпинделя
XR Диаметр привязки
Параметр отверстия
YM, ZM
Центр отверстия
Центрирование
O
Диаметр
Сверление
B
Диаметр
BT Глубина
W Угол
Зенкование
R
Диаметр
U Глубина
E Угол зенкования
Резьба
GD
Диаметр
GT Глубина
K Длина выхода
F Шаг резьбы
GA Вид резьбы (правая/левая резьба)
 0: правая резьба
 1: левая резьба
